Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes, vízszintes, 225x175 kifelenyíló (6009H;6009 H-1;6009 H-2;6009 H-3)

Gyártó / márka: Veneta Acciai

négyszögletes búvónyílás 225×175 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
225×175

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35163

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
175 mm
B méret
225 mm
C méret
6 mm
D méret
50 mm
E méret
2 mm
Megengedett üzemi nyomás
0,5 bar
További műszaki adatok+
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

8 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretD méretE méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6009HF35163225×175175 mm225 mm6 mm50 mm2 mm0,5 bar304L
6009HF35164225×175175 mm225 mm6 mm50 mm2 mm0,5 bar316L
6009 H-1F35165225×175246 mm313 mm6 mm50 mm1,5 mm0,4 bar304
6009 H-1F35166225×175246 mm313 mm6 mm50 mm1,5 mm0,4 bar316L
6009 H-2F35167225×175275 mm365 mm6 mm50 mm2 mm0,2 bar304
6009 H-2F35168225×175275 mm365 mm6 mm50 mm2 mm0,2 bar316L
6009 H3F35169225×175275 mm405 mm6 mm50 mm2 mm0,1 bar304
6009 H3F35170225×175275 mm405 mm6 mm50 mm2 mm0,1 bar316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6009H anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

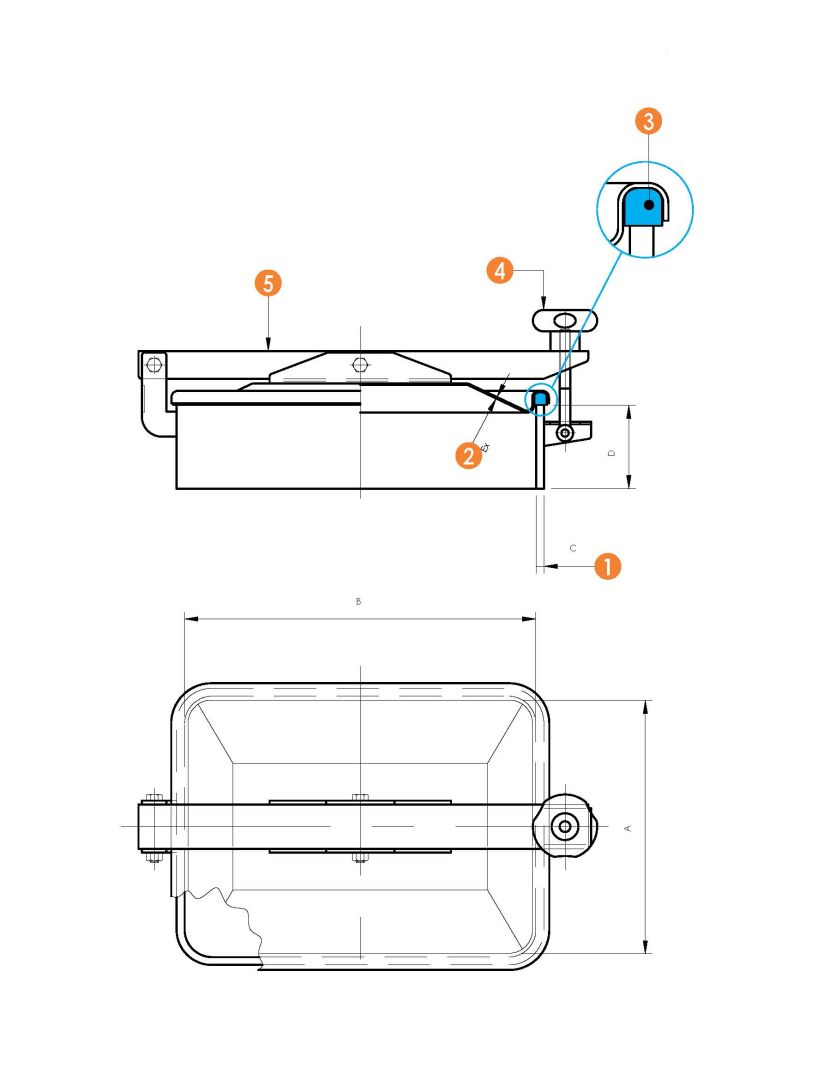

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
