Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 555x432 mm kifelenyíló (1600;1601;1602;1600/E;1601/E;1602/E; 1600/B;1601/B;1602/B;1600/E/B;1601/E/B;1602/E/B)

Gyártó / márka: Zorzini

négyszögletes búvónyílás 555×432 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
555×432

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911291

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
S1 méret
12,0 mm
Megengedett üzemi nyomás
0/0,8 bar
Tömeg
24 kg
Anyagminőség
304L
Ajánlatot kérek

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

4 nyilvántartott változat

ModellCikkszámMéretPalástmagasságS1 méretMegengedett üzemi nyomásTömegAnyagminőségS2 méretAjánlatlista
1600911291555×43260 mm12,0 mm0/0,8 bar24 kg304L–
1602911292555×432100 mm12,0 mm0/0,8 bar27,2 kg304L–
1602E/B911307555×432100 mm8,0 mm0,8 bar19,7 kg316L3,0 mm
1602/E912205555×432100 mm8,0 mm0/0,5 bar25,8 kg304L–

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

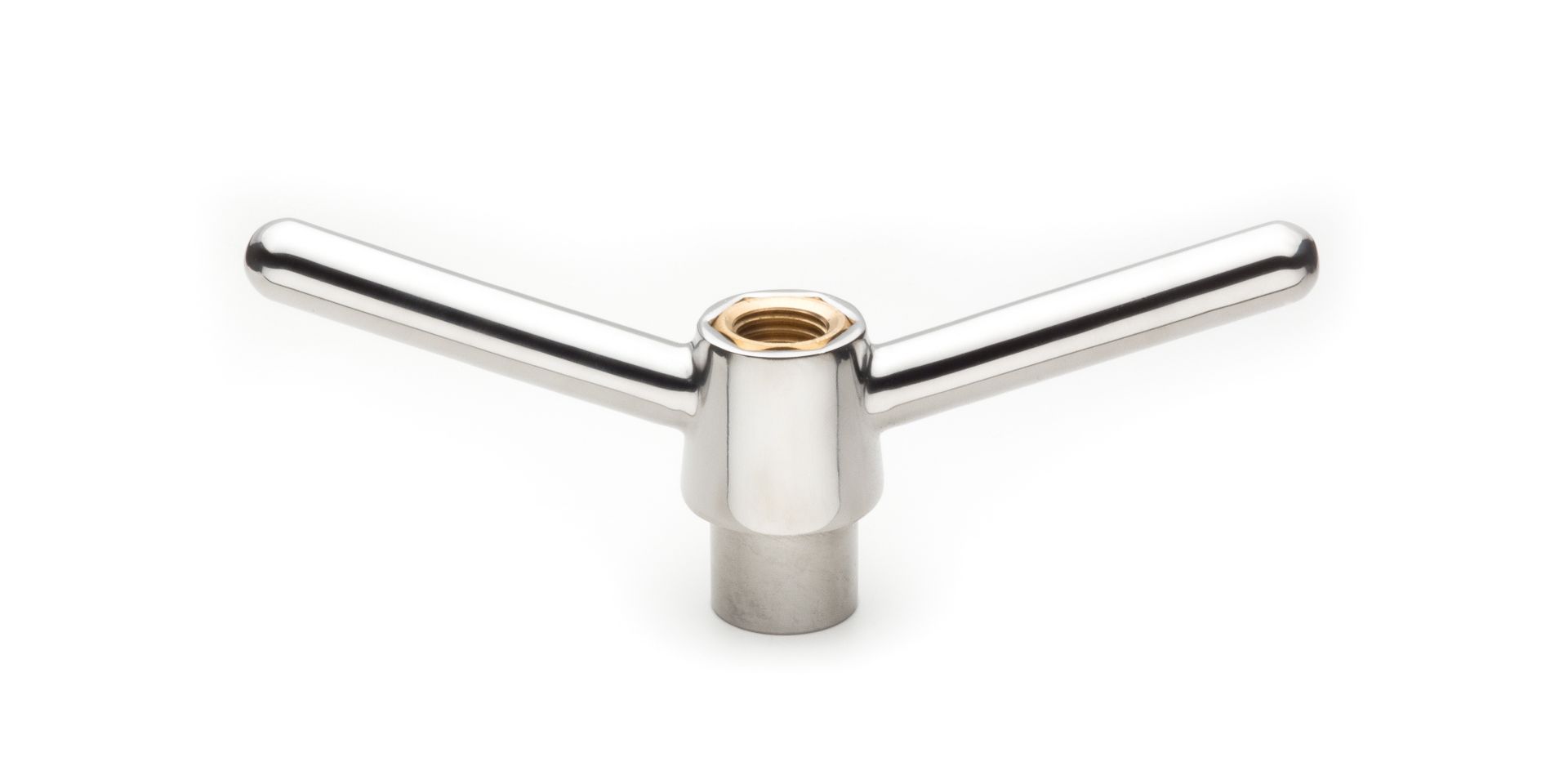

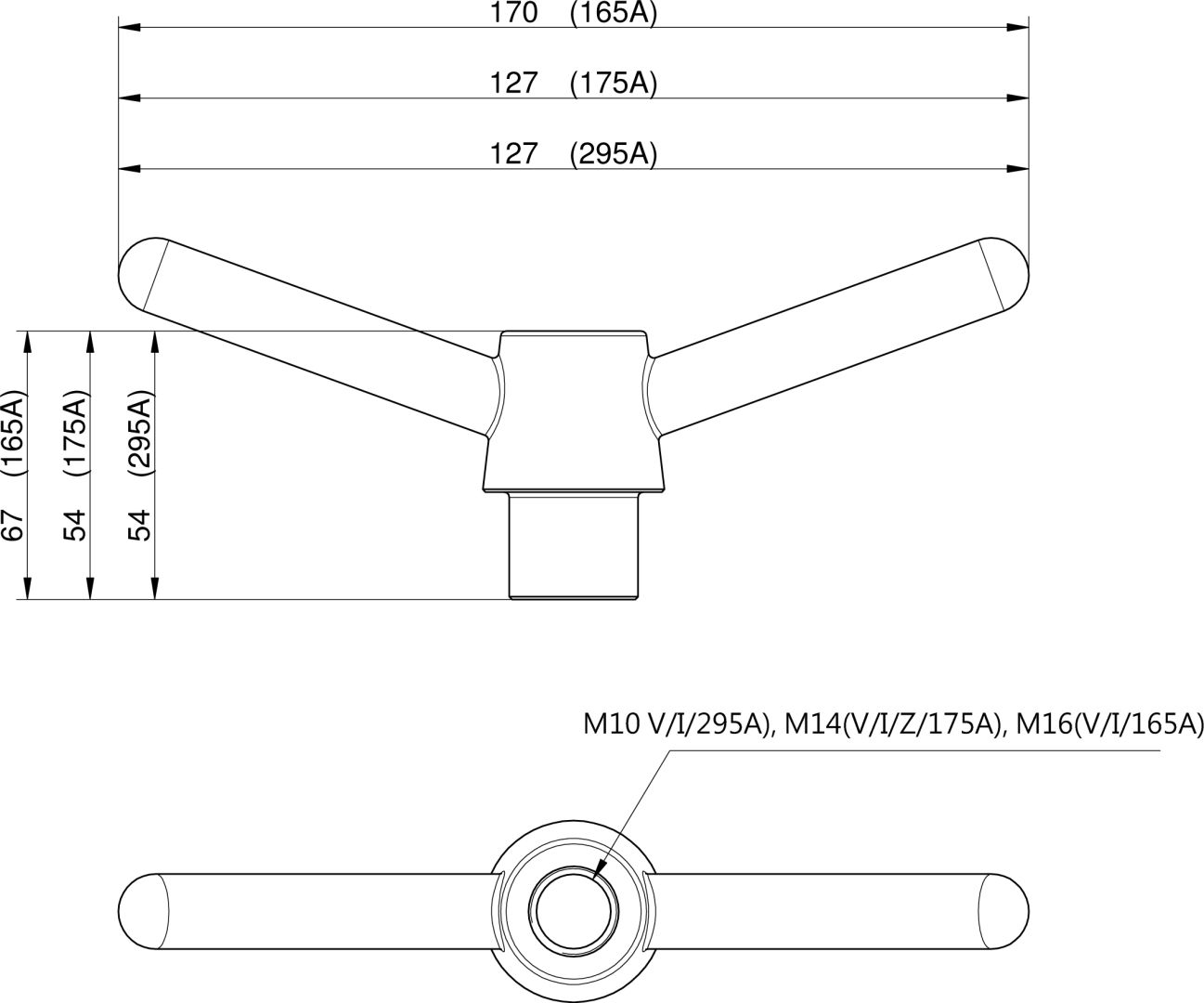

Típus: 1600 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/1500 típusú, fedélbe ragasztva) tekerője: — rozsdamenetes V/I/165/A További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindegyik típus. H nyakrész magasság

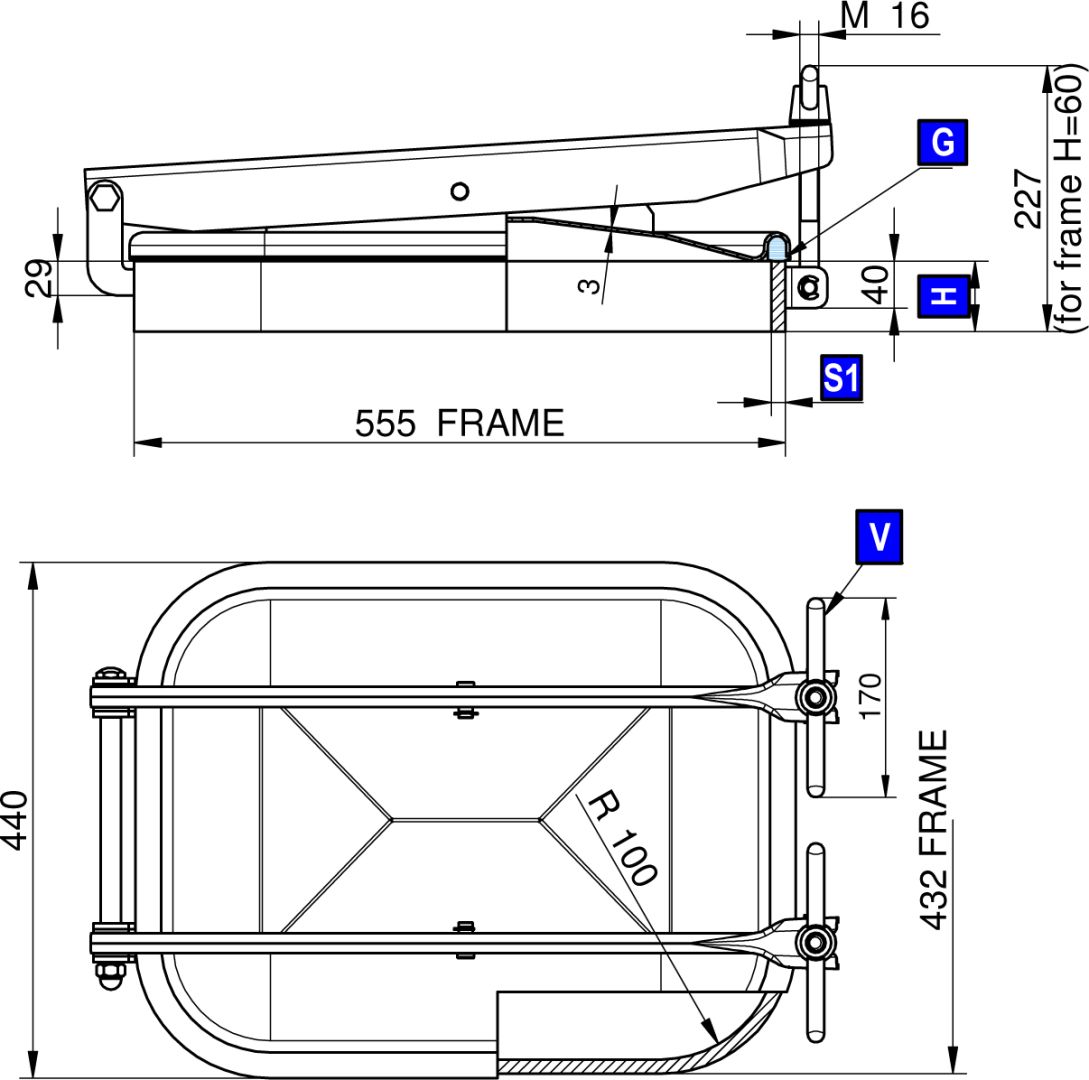

Szerkezeti dokumentáció

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék

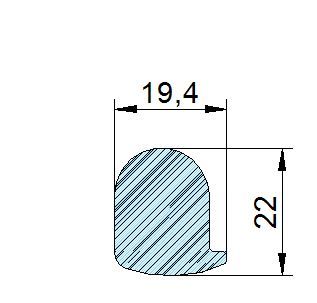

Tömítés négyszög (1500; 1600; 1700) G/1500

Tömítés négyszög (1500; 1600; 1700) G/1500

4 választható változat

Megnyitás
Tömítés négyszög (1500; 1600; 1700) G/1500 old

Tömítés négyszög (1500; 1600; 1700) G/1500 old

2 választható változat
