Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 300x165 mm kifelenyíló (Z/175;Z/176;Z/175K;Z/176K; Z/175/B;Z/176/B;Z/175K/B;Z/176K/B)
négyszögletes búvónyílás 300×165 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 300×165
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911768
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0/0,5 bar
- Tömeg
- 6,5 kg
- Palástmagasság
- 100 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| Z/176 | 911768 | 300×165 | 0/0,5 bar | 6,5 kg | 100 mm | 304L | |
| Z/175 | 911872 | 300×165 | 0/0,5 bar | 4,8 kg | 65 mm | 304L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

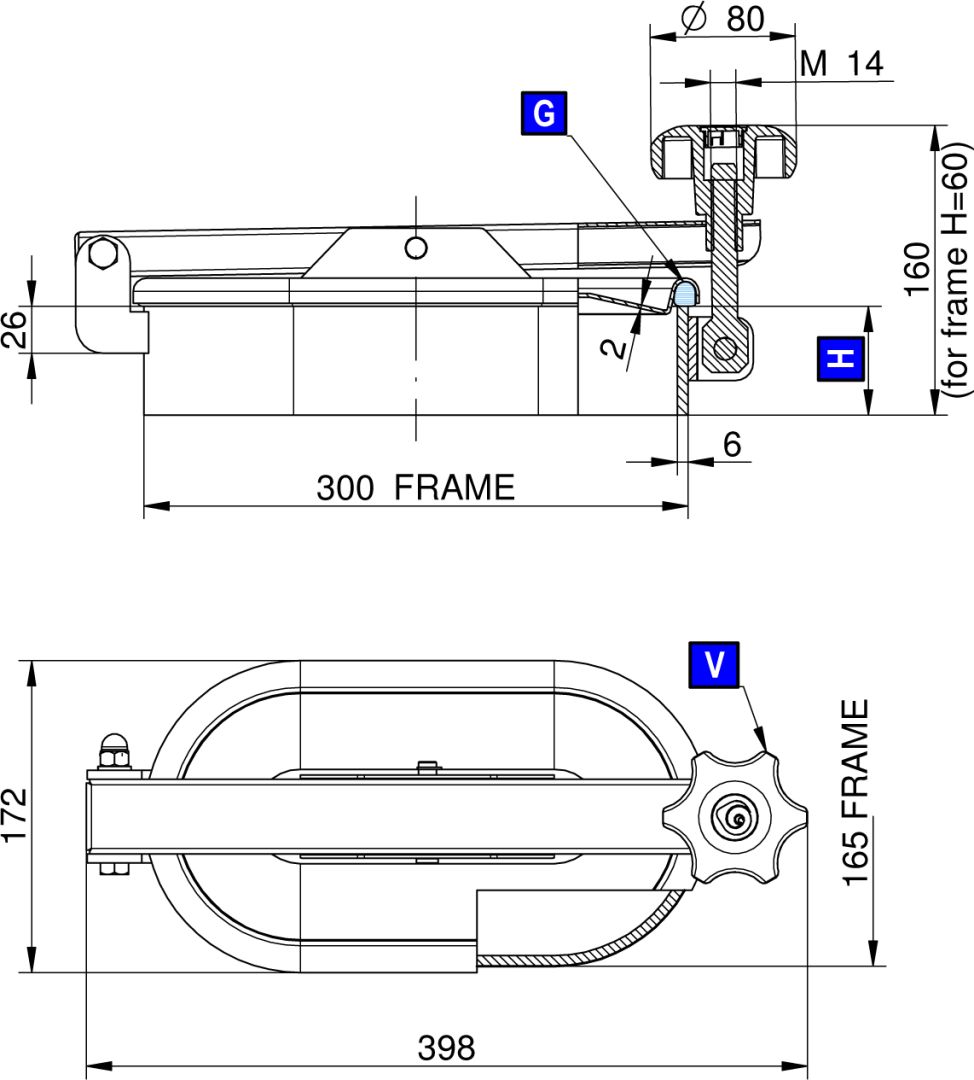

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás

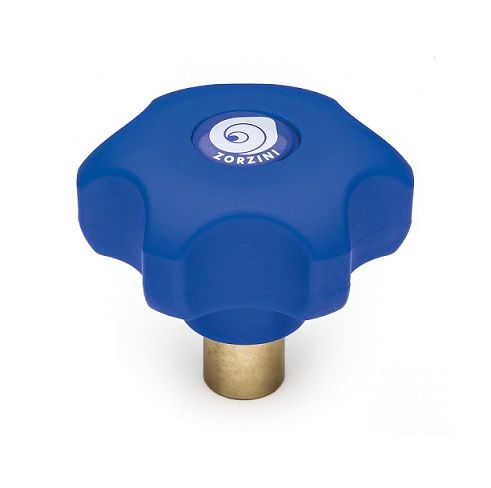

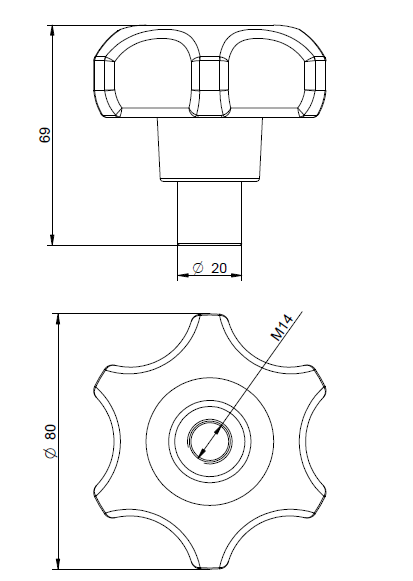

Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
