Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű

Rozsdamentes tartálytechnika

Búvónyílás alsó négyszögletes 432x555 mm kifelenyíló (1500;1501;1502;1500/E;1501/E;1502/E; 1500/B;1501/B;1502/B;1500/E/B;1501/E/B;1502/E/B)

Gyártó / márka: Zorzini

négyszögletes búvónyílás 432×555 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Alsó / oldalsó beépítésű
Forma
Négyszögletes
Nyitásirány
Kifelé nyíló
Elérhető méret
432×555

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

911286

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
60 mm
S1 méret
12 mm
Megengedett üzemi nyomás
0/1 bar
Tömeg
24 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

7 nyilvántartott változat

ModellCikkszámMéretPalástmagasságS1 méretMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
1500911286432×55560 mm12 mm0/1 bar24 kg304L
1501911288432×55580 mm12 mm0/1 bar26 kg304L
1502911289432×555100 mm12 mm0/1 bar27,2 kg304L
1500/B911305432×55560 mm12 mm0/1 bar24,0 kg316L
1502/B911583432×555100 mm12 mm0/1 bar27,2 kg316L
1502/E911650432×555100 mm8 mm0/0,6 bar25,8 kg304L
1502E/B912208432×555100 mm8 mm0/0,6 bar19,7 kg316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

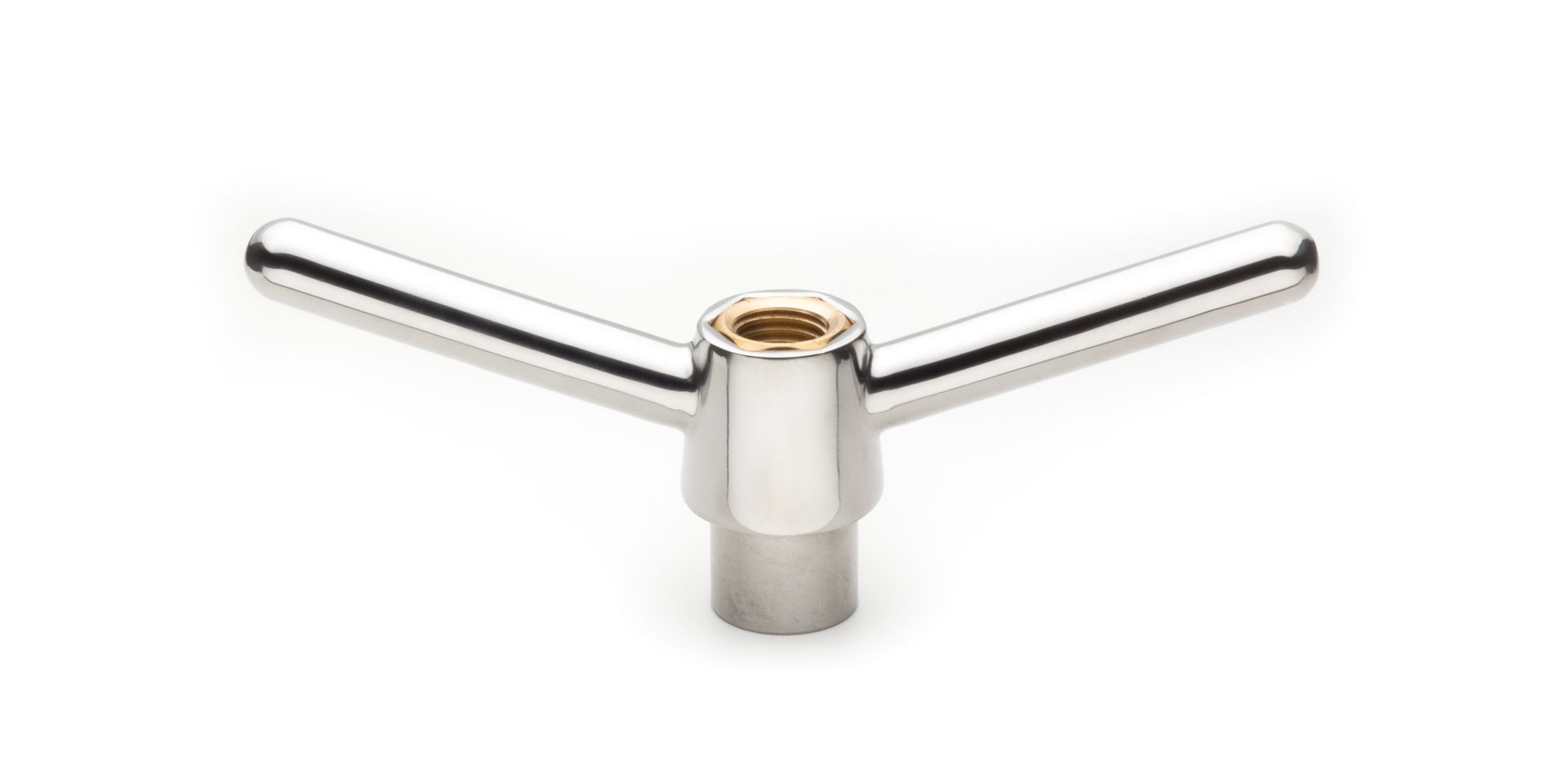

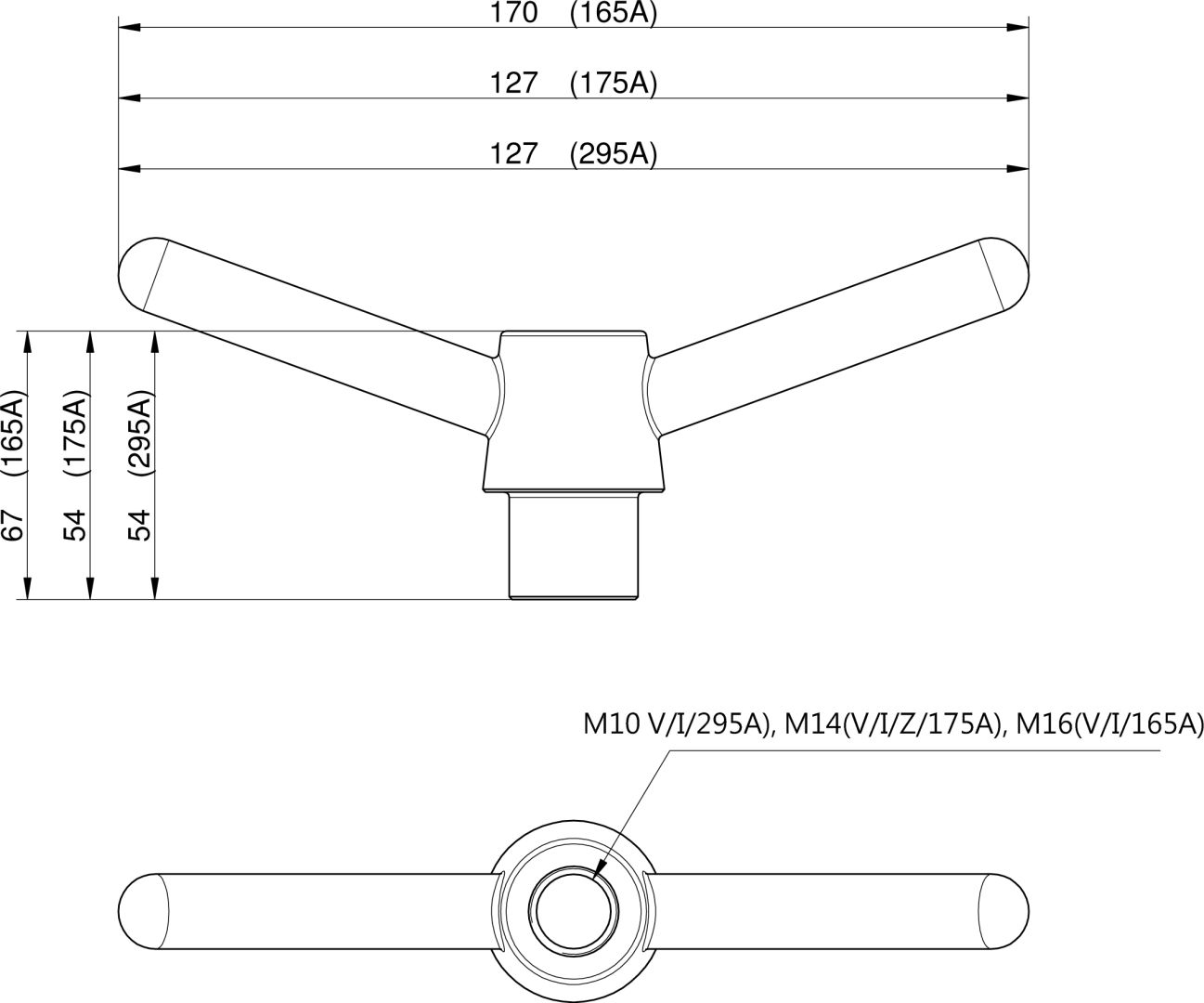

Típus: 1500 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/1500 típusú, fedélbe ragasztva) tekerője: — rozsdamenetes V/I/165/A További elérhető változat: anyagminősége: — AISI 304 vagy 316L tömítése: — szilikon, NBREPDM, FKM PED minősítéssel rendelkezik mindegyik típus. H nyakrész magasság

Szerkezeti dokumentáció

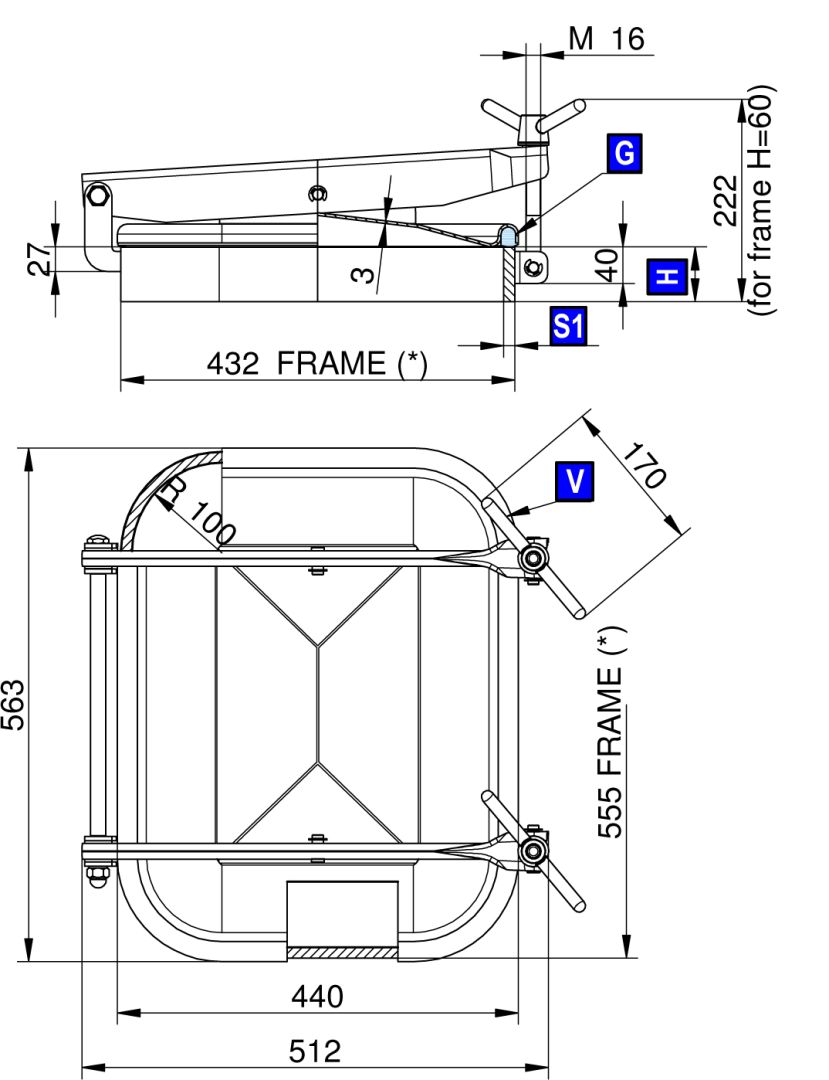

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap

Típusazonos kiválasztás

Kompatibilis tartozékok

Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.

Minden tartozék

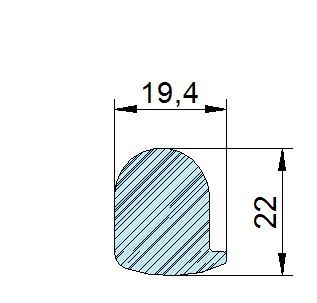

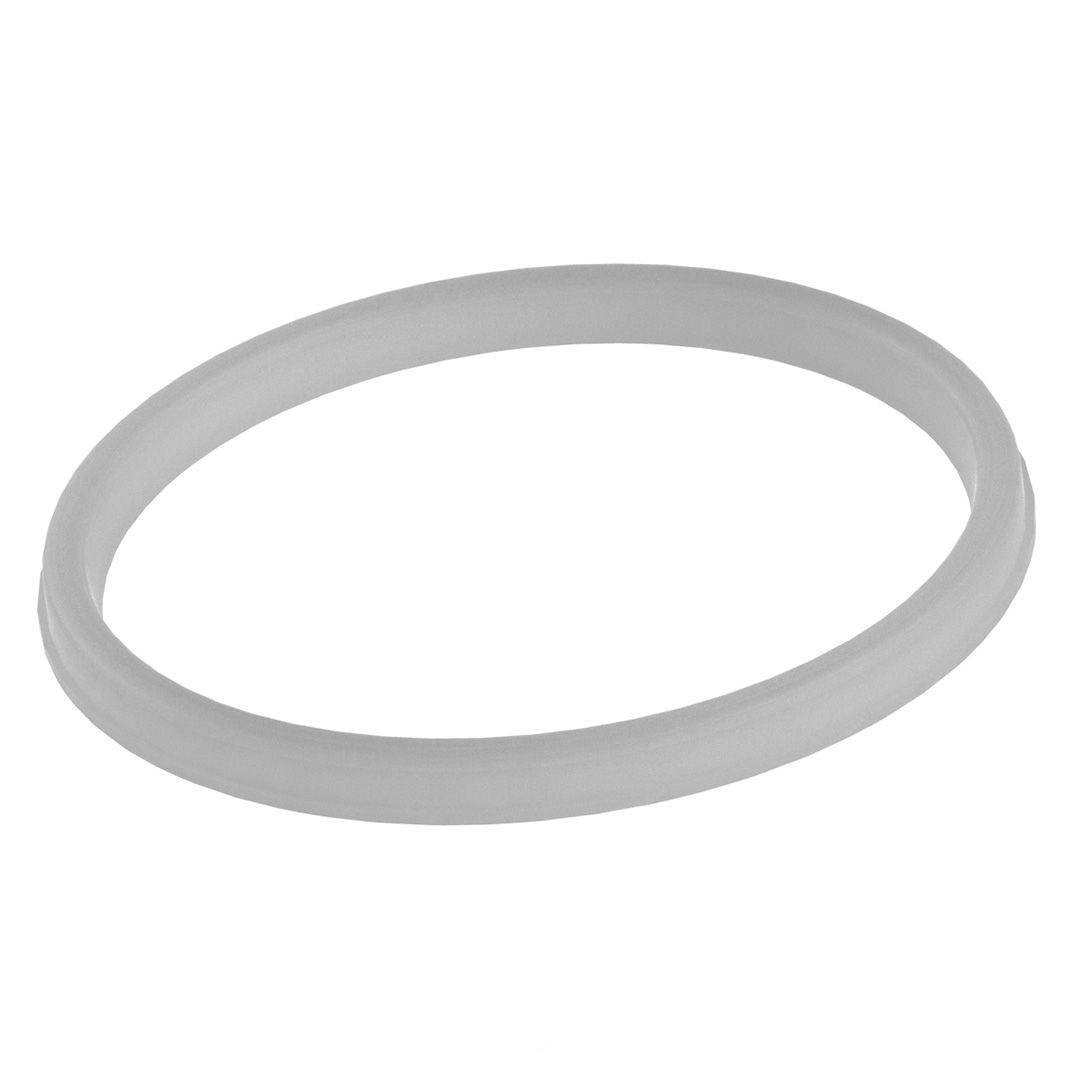

Tömítés négyszög (1500; 1600; 1700) G/1500

Tömítés négyszög (1500; 1600; 1700) G/1500
