Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 410x530 mm befelenyíló (6012E;6012E1;6012 E SUPER;6012 E1 SUPER;6012 F)
Gyártó / márka: Veneta Acciai
négyszögletes búvónyílás 410×530 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 410×530
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35153
A kiválasztott változat műszaki adatai
- A méret
- 10 mm
- B méret
- 2,5 mm
- C méret
- 60 mm
- D méret
- 432 mm
- E méret
- 555 mm
- F méret
- 160 mm
További műszaki adatok+−
- Megengedett üzemi nyomás
- 1,2 bar
- Anyagminőség
- AISI304
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
8 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | E méret | F méret | Megengedett üzemi nyomás | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6012E | F35153 | 410×530 | 10 mm | 2,5 mm | 60 mm | 432 mm | 555 mm | 160 mm | 1,2 bar | AISI304 | |
| 6012E | F35154 | 410×530 | 10 mm | 2,5 mm | 60 mm | 432 mm | 555 mm | 160 mm | 1,2 bar | AISI316L | |
| 6012 E1 | F35155 | 410×530 | 10 mm | 2,5 mm | 100 mm | 432 mm | 555 mm | 200 mm | 1,2 bar | AISI304 | |
| 6012 E1 | F35156 | 410×530 | 10 mm | 2,5 mm | 100 mm | 432 mm | 555 mm | 200 mm | 1,2 bar | AISI316L | |
| 6012 E SUPER | F35157 | 410×530 | 12 mm | 2,5 mm | 60 mm | 432 mm | 555 mm | 160 mm | 1,2 bar | AISI304 | |
| 6012 E SUPER | F35158 | 410×530 | 12 mm | 2,5 mm | 60 mm | 432 mm | 555 mm | 160 mm | 1,2 bar | AISI316L | |
| 6012 E1 SUPER | F35159 | 410×530 | 12 mm | 2,5 mm | 100 mm | 432 mm | 555 mm | 200 mm | 1,2 bar | AISI304 | |
| 6012 E1 SUPER | F35160 | 410×530 | 12 mm | 2,5 mm | 100 mm | 132 mm | 555 mm | 200 mm | 1,2 bar | AISI316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6012E anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

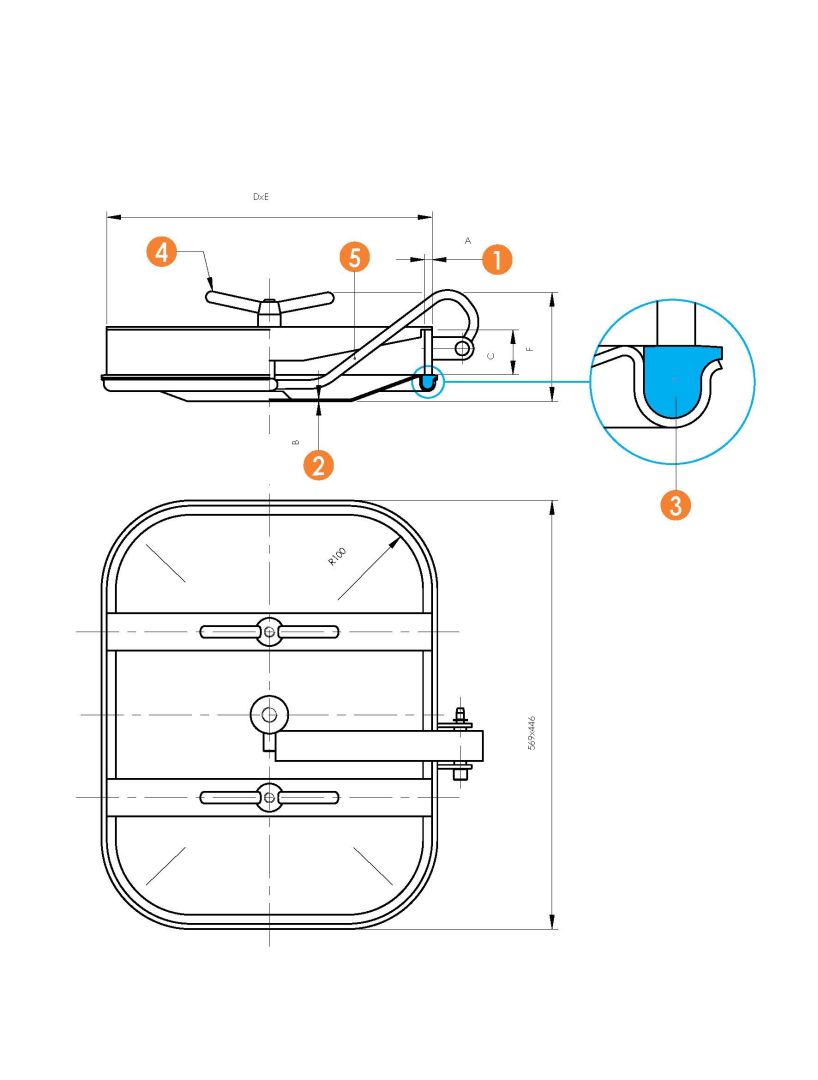

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
