Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 410 x 530 mm kifelé nyíló (6014)
négyszögletes búvónyílás 410 × 530 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 410 × 530
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35147
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 4 bar
- C méret
- 100 mm
- A méret
- 12 mm
- B méret
- 2,5 mm
- D méret
- 432 mm
- E méret
- 555 mm
További műszaki adatok+−
- Anyagminőség
- AISI304
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | E méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|
| 6014 | F35147 | 410 × 530 | 4 bar | 100 mm | 12 mm | 2,5 mm | 432 mm | 555 mm | AISI304 | |
| 6014 | F35148 | 410 × 530 | 4 bar | 100 mm | 12 mm | 2,5 mm | 432 mm | 555 mm | AISI316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

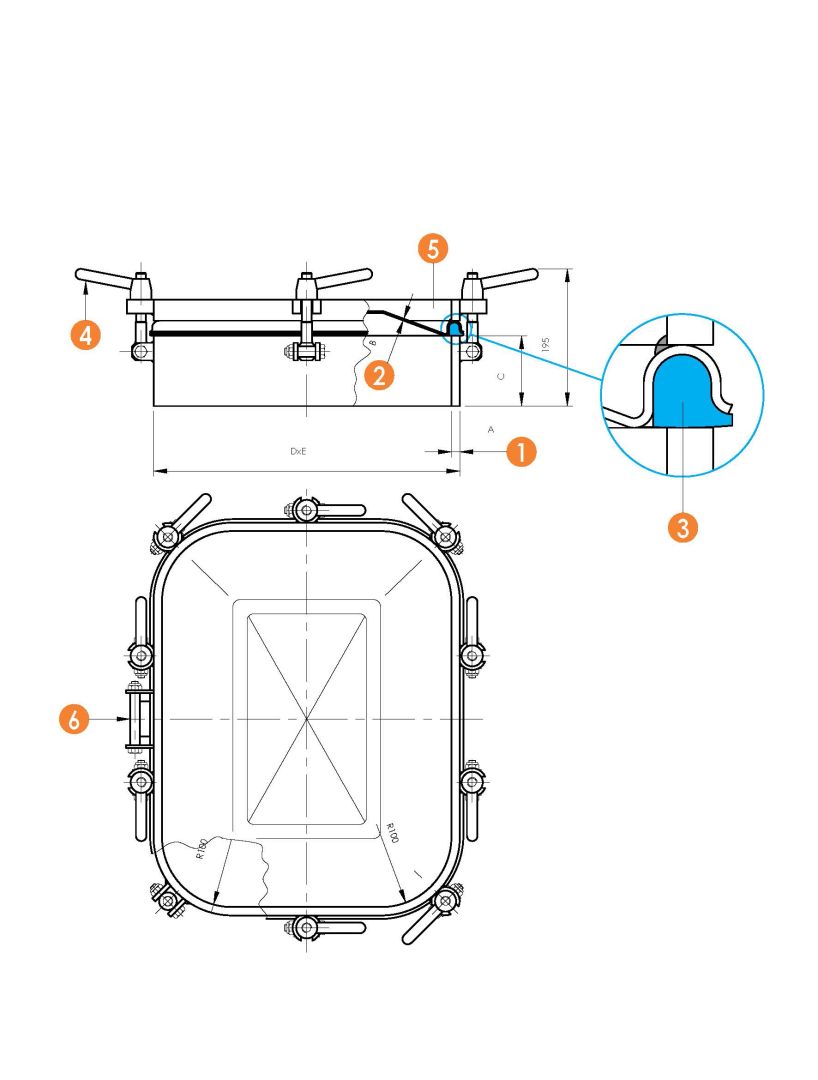

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás
Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
