Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó négyszögletes 332x440 mm kifelenyíló (160;161;160K;161K; 160/B;161/B;160/K/B;161/K/B)
négyszögletes búvónyílás 332×440 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 332×440
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911290
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0/0,5 bar
- Tömeg
- 11,5 kg
- Palástmagasság
- 60 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | S1 méret | S2 méret | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 160 | 911290 | 332×440 | 0/0,5 bar | 11,5 kg | 60 mm | 304L | – | – | |
| 161/B | 911319 | 332×440 | 0,5 bar | 16,8 kg | 100 mm | 316L | 8,0 mm | 2,0 mm | |
| 161 | 911712 | 332×440 | 0/0,5 bar | 16,8 kg | 100 mm | 304L | – | – | |
| 160/B | 912206 | 332×440 | 0,5 bar | 11,5 kg | 60 mm | 316L | 8,0 mm | 2,0 mm |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

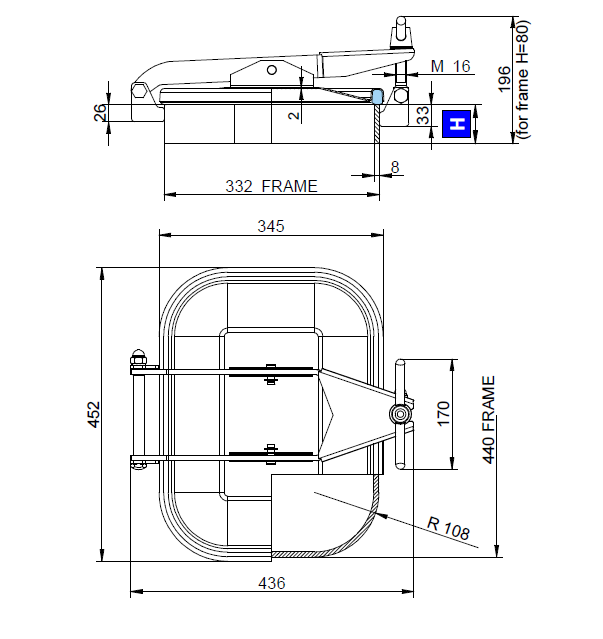

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás
Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
