Betonkádra · Felső beépítésű
Rozsdamentes tartálytechnikaNégyzetes búvónyílás (6031)
négyszögletes búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Négyszögletes
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35179
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0,01 bar
- C méret
- 100 mm
- A méret
- 2 mm
- B méret
- 2 mm
- D méret
- 181 mm
- E méret
- 450 mm
További műszaki adatok+−
- G méret
- 499 mm
- F méret
- 577 mm
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | E méret | G méret | F méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6031 | F35179 | egyeztetendő | 0,01 bar | 100 mm | 2 mm | 2 mm | 181 mm | 450 mm | 499 mm | 577 mm | 304L | |
| 6031 | F35180 | egyeztetendő | 0,01 bar | 100 mm | 2 mm | 2 mm | 181 mm | 450 mm | 499 mm | 577 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

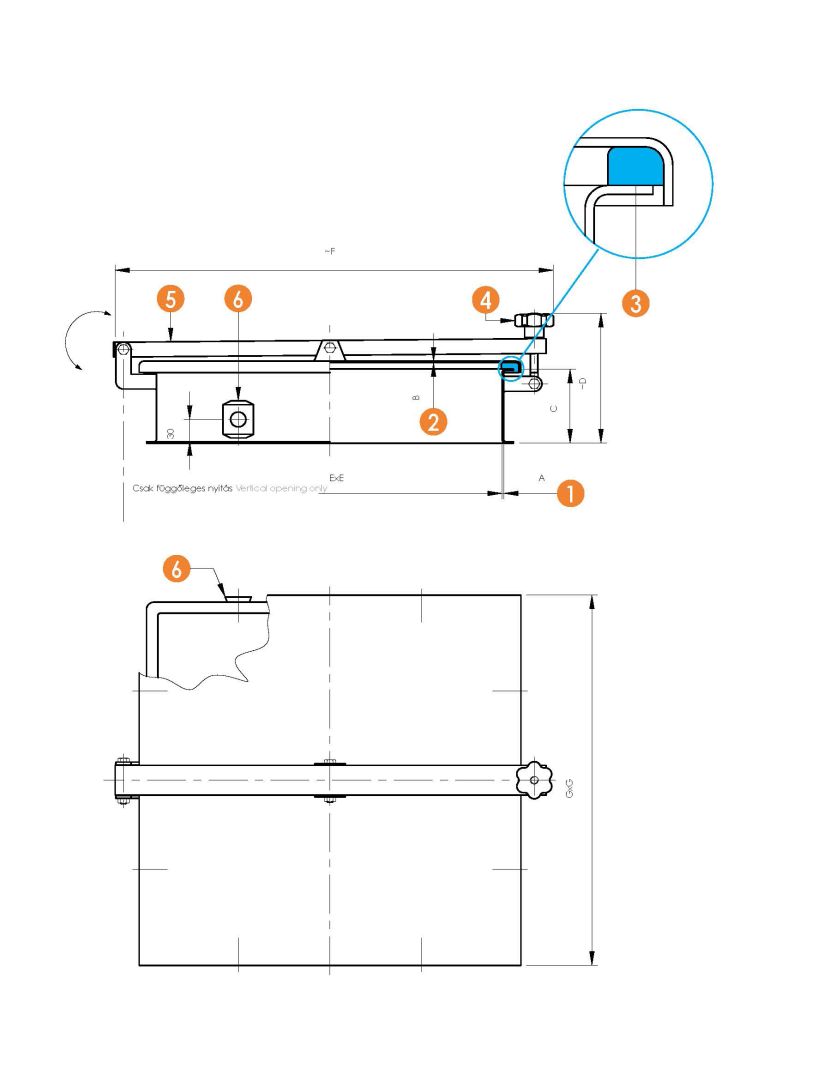

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
