Fahordóra · Felső beépítésű
Rozsdamentes tartálytechnikaKerek búvónyílás karimával, fához való rögzítéshez (6032)
kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- Lásd a műszaki adatlapon
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35177
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0,3 bar
- DN
- 400
- C méret
- 20 mm
- A méret
- 2 mm
- B méret
- 1,5 mm
- D méret
- 460 mm
További műszaki adatok+−
- E méret
- 508 mm
- F méret
- 420 mm
- Vákuumállóság
- -0,05 bar
- Belső átmérő (Di)
- 394 mm
- N4
- 4
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | E méret | F méret | Vákuumállóság | Belső átmérő (Di) | N4 | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6032 | F35177 | DN 400 | 0,3 bar | 20 mm | 2 mm | 1,5 mm | 460 mm | 508 mm | 420 mm | -0,05 bar | 394 mm | 4 | 304L | |
| 6032 | F35178 | DN 400 | 0,3 bar | 20 mm | 2 mm | 1,5 mm | 460 mm | 508 mm | 420 mm | -0,05 bar | 394 mm | 4 | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

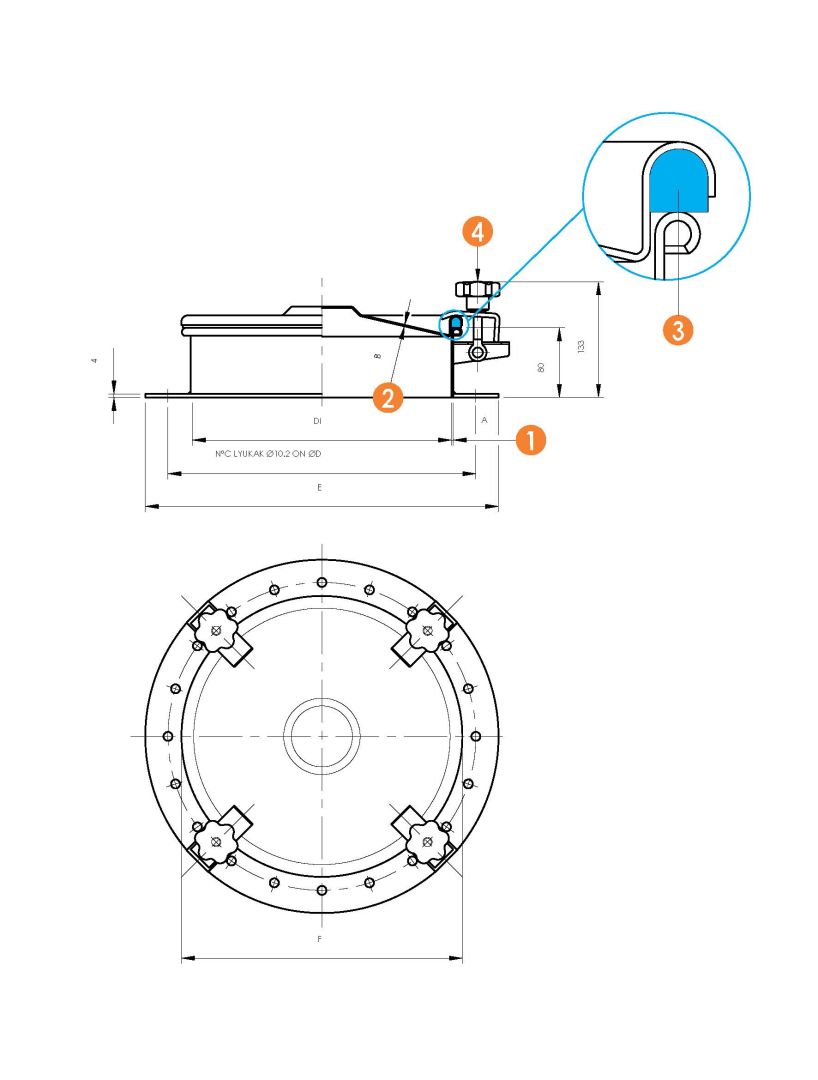

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
