Termékek/Búvónyílások/Rozsdamentes acél tartályra · Speciális kivitel · Négyszögletes

Rozsdamentes acél tartályra · Speciális kivitel

Rozsdamentes tartálytechnika

Búvónyílás négyszögletes guillotine ajtóval 403 x 530 mm (6015 B;6015 B1)

Gyártó / márka: Veneta Acciai

négyszögletes búvónyílás 403 × 530 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Speciális kivitel
Forma
Négyszögletes
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
403 × 530

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F10022

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

A méret
560 mm
B méret
570 mm
C méret
1,5 mm
Megengedett üzemi nyomás
1 bar
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

1 nyilvántartott változat

ModellCikkszámMéretA méretB méretC méretMegengedett üzemi nyomásAnyagminőségAjánlatlista
6015B1F10022403 × 530560 mm570 mm1,5 mm1 bar304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6015B anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

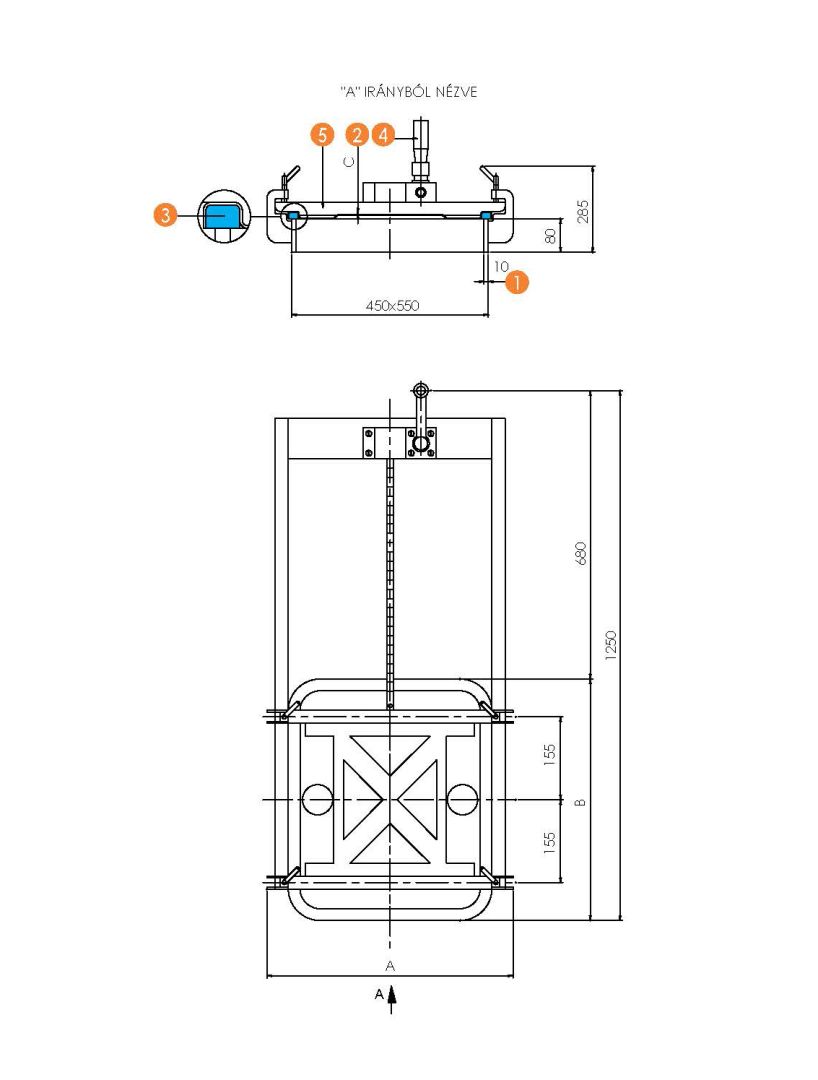

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
