Búvónyílás kerek teljes nézőüveggel (6027 V4/V5/V6)

Name: Búvónyílás kerek teljes nézőüveggel (6027 V4/V5/V6)
SKU: F35382

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35382

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

6 nyilvántartott változat

Modell	Cikkszám	Méret	Megengedett üzemi nyomás	C méret	A méret	B méret	D méret	E méret	Belső átmérő (Di)	Anyagminőség
6027 V4	F35382	DN 430	0.01 bar	103 mm	3 mm	10 mm	555 mm	475 mm	430 mm	304L
6027 V4	F35383	DN 430	0.01 bar	103 mm	3 mm	10 mm	555 mm	475 mm	430 mm	316L
6027 V5	F35384	DN 500	0.01 bar	103 mm	3 mm	10 mm	625 mm	545 mm	500 mm	304L
6027 V5	F35385	DN 500	0.01 bar	103 mm	3 mm	10 mm	625 mm	545 mm	500 mm	316L
6027 V6	F35386	DN 600	0.01 bar	103 mm	3 mm	10 mm	725 mm	645 mm	600 mm	304L
6027 V6	F35387	DN 600	0.01 bar	103 mm	3 mm	10 mm	725 mm	645 mm	600 mm	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

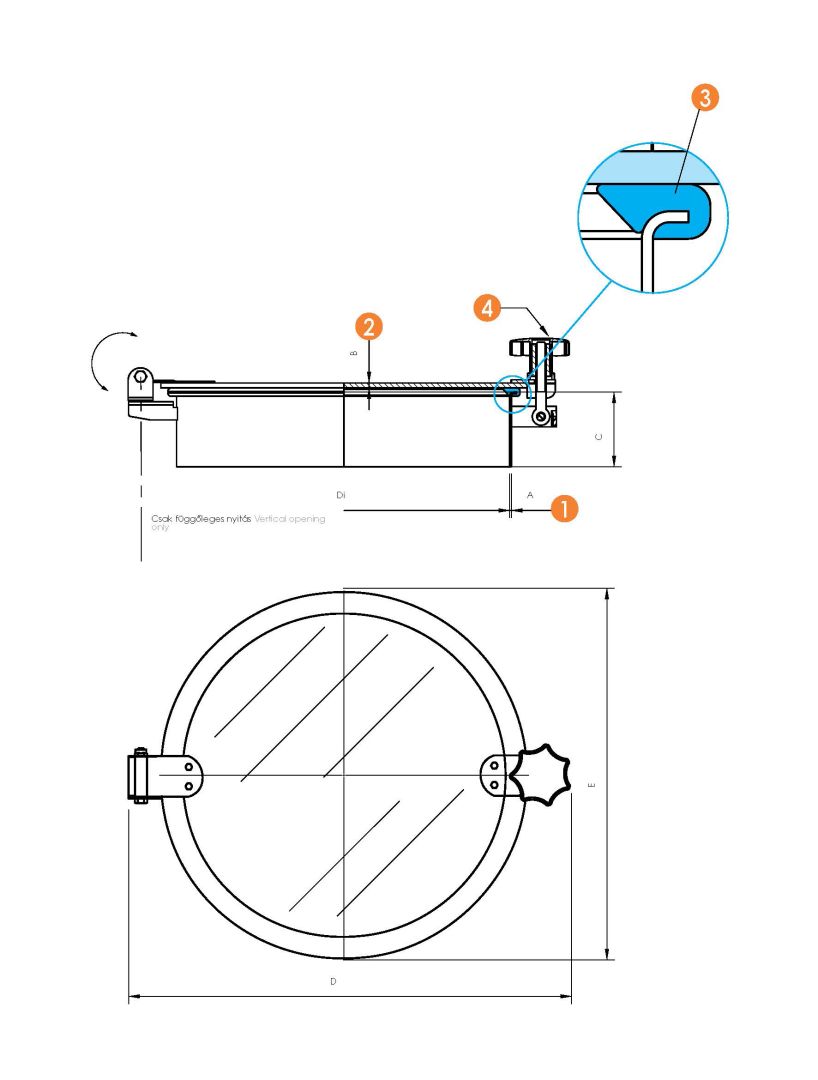

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
