Búvónyílás kerek periférikus zárakkal - PED (6025 RP3/RP4/RP5/RP6)

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés: Felső beépítésű
Forma: Kör
Nyitásirány: Egyéb / nem jelölt
Elérhető méret: Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35313

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Megengedett üzemi nyomás: 2.7 bar
Tömeg: 20 kg
DN: 300
C méret: 342 mm
A méret: 305 mm
B méret: 8 mm

További műszaki adatok+

D méret: 125 mm
E méret: 201 mm
Vákuumállóság: -1 bar
N4: 3
Anyagminőség: 304L
Üzemi hőmérséklet: -20/+200 °C

Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

22 nyilvántartott változat

Modell	Cikkszám	Méret	Megengedett üzemi nyomás	Tömeg	C méret	A méret	B méret	D méret	E méret	Vákuumállóság	N4	Anyagminőség	Üzemi hőmérséklet
6025 RP3	F35313	DN 300	2.7 bar	20 kg	342 mm	305 mm	8 mm	125 mm	201 mm	-1 bar	3	304L	-20/+200 °C
6025 RP3	F35314	DN 300	2.7 bar	20 kg	342 mm	305 mm	8 mm	125 mm	201 mm	-1 bar	3	316L	-20/+200 °C
6025 RP3	F35315	DN 300	2.7 bar	22 kg	342 mm	305 mm	8 mm	125 mm	201 mm	-1 bar	4	304L	-20/+200 °C
6025 RP3	F35316	DN 300	2.7 bar	22 kg	342 mm	305 mm	8 mm	125 mm	201 mm	-1 bar	4	316L	-20/+200 °C
6025 RP4	F35317	DN 400	4 bar	28 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	4	304L	-20/+200 °C
6025 RP4	F35318	DN 400	4 bar	28 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	4	316L	-20/+200 °C
6025 RP4	F35319	DN 400	1.5 bar	30 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	6	304L	-20/+200 °C
6025 RP4	F35320	DN 400	1.5 bar	30 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	6	316L	-20/+200 °C
6025 RP4	F35321	DN 400	3 bar	32 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	8	304L	-20/+200 °C
6025 RP4	F35322	DN 400	3 bar	32 kg	437 mm	400 mm	8 mm	125 mm	201 mm	-1 bar	8	316L	-20/+200 °C
6025 RP5	F35323	DN 500	1.5 bar	34 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	4	304L	-20/+200 °C
6025 RP5	F35324	DN 500	1.5 bar	34 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	4	316L	-20/+200 °C
6025 RP5	F35325	DN 500	2.7 bar	37 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	6	304L	-20/+200 °C
6025 RP5	F35326	DN 500	2.7 bar	37 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	6	316L	-20/+200 °C
6025 RP5	F35327	DN 500	4 bar	39 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	8	304L	-20/+200 °C
6025 RP5	F35328	DN 500	4 bar	39 kg	537 mm	500 mm	8 mm	125 mm	201 mm	-1 bar	8	316L	-20/+200 °C
6025 RP6	F35329	DN 600	1 bar	44 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	6	304L	-20/+200 °C
6025 RP6	F35330	DN 600	1 bar	44 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	6	316L	-20/+200 °C
6025 RP6	F35331	DN 600	2.5 bar	46 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	8	304L	-20/+200 °C
6025 RP6	F35332	DN 600	2.5 bar	46 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	8	316L	-20/+200 °C
6025 RP6	F35333	DN 600	3 bar	48 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	10	304L	-20/+200 °C
6025 RP6	F35334	DN 600	3 bar	48 kg	637 mm	600 mm	8 mm	125 mm	201 mm	-1 bar	10	316L	-20/+200 °C

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Szerkezeti dokumentáció

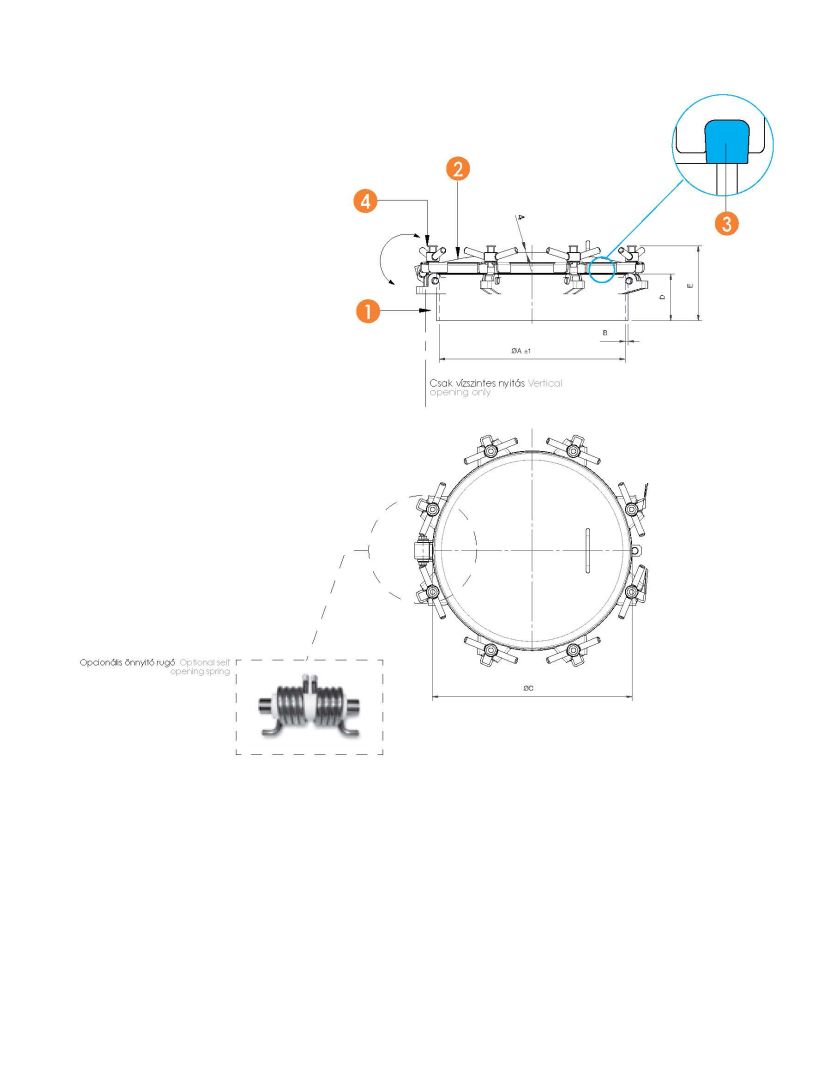

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
