Búvónyílás kerek periférikus zárakkal (6028 A2/A3/A4/A5/A6)

Name: Búvónyílás kerek periférikus zárakkal (6028 A2/A3/A4/A5/A6)
SKU: F35345

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35345

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

10 nyilvántartott változat

Modell	Cikkszám	Méret	Megengedett üzemi nyomás	C méret	A méret	B méret	D méret	E méret	Vákuumállóság	Belső átmérő (Di)	N4	Anyagminőség
6028 A2	F35345	DN 200	0.1 bar	80 mm	2 mm	2 mm	125 mm	245 mm	-0.5 bar	200 mm	3	304L
6028 A2	F35346	DN 200	0.1 bar	80 mm	2 mm	2 mm	125 mm	245 mm	-0.5 bar	200 mm	3	316L
6028 A3	F35347	DN 300	0.1 bar	80 mm	2 mm	2 mm	125 mm	345 mm	-0.5 bar	300 mm	4	304L
6028 A3	F35348	DN 300	0.1 bar	80 mm	2 mm	2 mm	125 mm	345 mm	-0.5 bar	300 mm	4	316L
6028 A4	F35349	DN 400	0.1 bar	80 mm	2 mm	2 mm	125 mm	439 mm	-0.5 bar	400 mm	4	304L
6028 A4	F35350	DN 400	0.1 bar	80 mm	2 mm	2 mm	125 mm	439 mm	-0.5 bar	400 mm	4	316L
6028 A5	F35351	DN 500	0.05 bar	80 mm	2 mm	2 mm	125 mm	544 mm	-0.5 bar	500 mm	5	304L
6028 A5	F35352	DN 500	0.05 bar	80 mm	2 mm	2 mm	125 mm	544 mm	-0.5 bar	500 mm	5	316L
6028 A6	F35353	DN 600	0.05 bar	80 mm	2 mm	2 mm	125 mm	640 mm	-0.5 bar	598 mm	6	304L
6028 A6	F35354	DN 600	0.05 bar	80 mm	2 mm	2 mm	125 mm	640 mm	-0.5 bar	598 mm	6	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

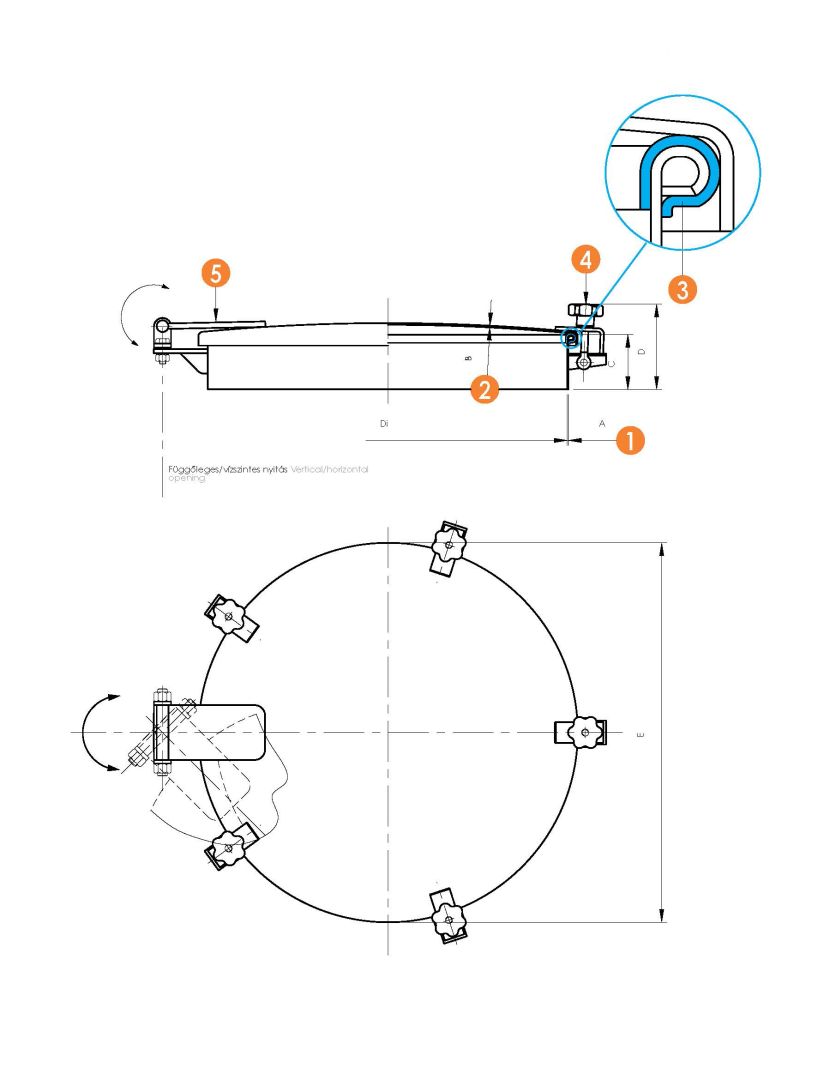

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
