Termékek/Búvónyílások/Rozsdamentes acél tartályra · Felső beépítésű · Kerek

Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6027 A2/A3/A4/A45/A5/A6/A9)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35279

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
200
Belső átmérő (Di)
200 mm
A méret
2 mm
B méret
2 mm
C méret
80 mm
D méret
172 mm
További műszaki adatok+
E méret
245 mm
Anyagminőség
304L
F méret
315 mm
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

12 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségF méretAjánlatlista
6027 A2F35279DN 200200 mm2 mm2 mm80 mm172 mm245 mm304L315 mm
6027 A2F35280DN 200200 mm2 mm2 mm80 mm172 mm245 mm316L315 mm
6027 A3F35281DN 300300 mm2 mm2 mm80 mm190 mm345 mm304L415 mm
6027 A3F35282DN 300300 mm2 mm2 mm80 mm190 mm345 mm316L415 mm
6027 A4F35283DN 400400 mm2 mm2 mm80 mm190 mm439 mm304L515 mm
6027 A4F35284DN 400400 mm2 mm2 mm80 mm190 mm439 mm316L515 mm
6027 A45F35285DN 450450 mm2 mm2 mm80 mm224 mm491 mm304L565 mm
6027 A45F35286DN 450450 mm2 mm2 mm80 mm224 mm491 mm316L565 mm
6027 A5F35287DN 500500 mm2 mm2 mm80 mm180 mm544 mm304L625 mm
6027 A5F35288DN 500500 mm2 mm2 mm80 mm180 mm544 mm316L625 mm
6027 A6F35289DN 600600 mm2 mm2 mm80 mm202 mm640 mm304L715 mm
6027 A6F35290DN 600600 mm2 mm2 mm80 mm202 mm640 mm316L715 mm

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6027 A6 anyagminősége: — AISI 304L és AISI 316L További elérhető változat: tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

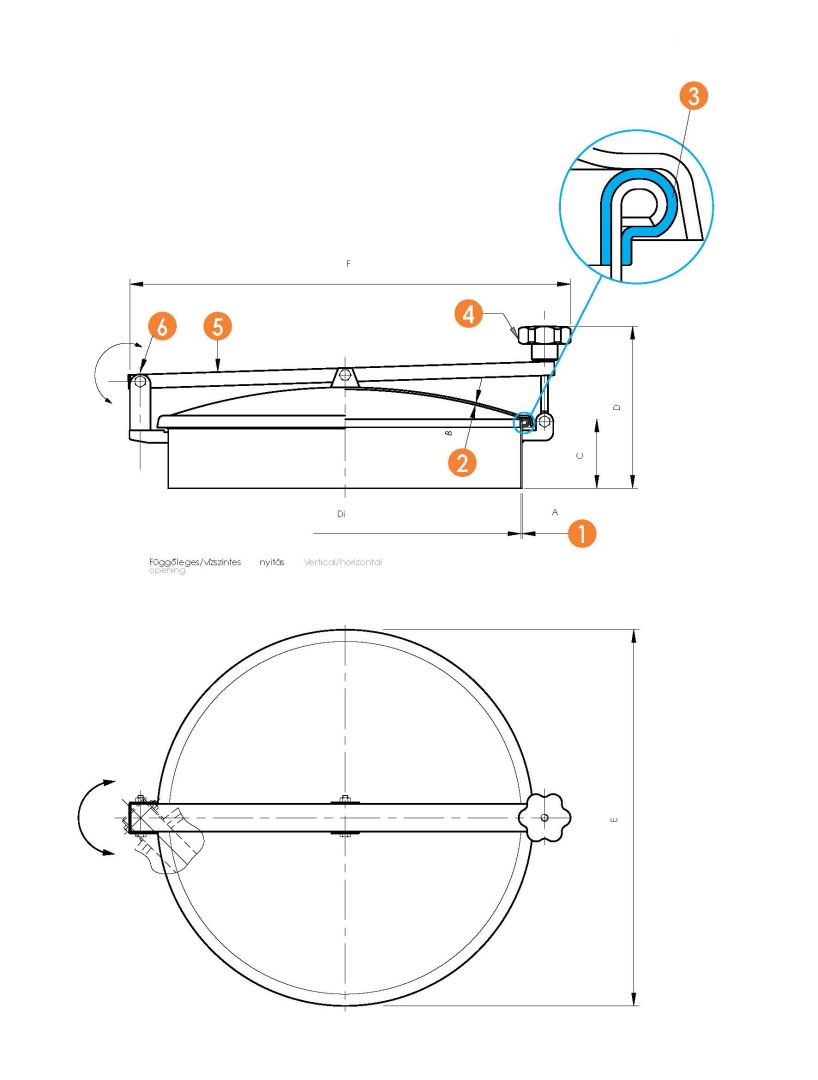

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
