Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6020 A/B/C/D/E;6021)

Name: Búvónyílás kerek oldalsó lengőnyílással és hátsó nyílással (6020 A/B/C/D/E;6021)
SKU: F35267

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35267

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

12 nyilvántartott változat

Modell	Cikkszám	Méret	C méret	A méret	B méret	D méret	E méret	F méret	Belső átmérő (Di)	Anyagminőség
6022	F35267	DN 150	80 mm	2 mm	1.5 mm	164 mm	256 mm	259 mm	145 mm	304L
6022	F35268	DN 150	80 mm	2 mm	1.5 mm	164 mm	256 mm	259 mm	145 mm	316L
6022 A	F35269	DN 200	80 mm	2 mm	1.5 mm	172 mm	240 mm	328 mm	220 mm	304L
6022 A	F35270	DN 200	80 mm	2 mm	1.5 mm	172 mm	240 mm	328 mm	220 mm	316L
6022 B	F35271	DN 300	80 mm	2 mm	1.5 mm	180 mm	322 mm	420 mm	299 mm	304L
6022 B	F35272	DN 300	80 mm	2 mm	1.5 mm	180 mm	322 mm	420 mm	299 mm	316L
6022 C	F35273	DN 400	80 mm	2 mm	1.5 mm	180 mm	420 mm	514 mm	394 mm	304L
6022 C	F35274	DN 400	80 mm	2 mm	1.5 mm	180 mm	420 mm	514 mm	394 mm	316L
6022 D	F35275	DN 500	80 mm	2 mm	1.5 mm	202 mm	526 mm	620 mm	499 mm	304L
6022 D	F35276	DN 500	80 mm	2 mm	1.5 mm	202 mm	526 mm	620 mm	499 mm	316L
6022 E	F35277	DN 600	80 mm	2 mm	1.5 mm	180 mm	630 mm	720 mm	598 mm	304L
6022 E	F35278	DN 600	80 mm	2 mm	1.5 mm	180 mm	630 mm	720 mm	598 mm	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

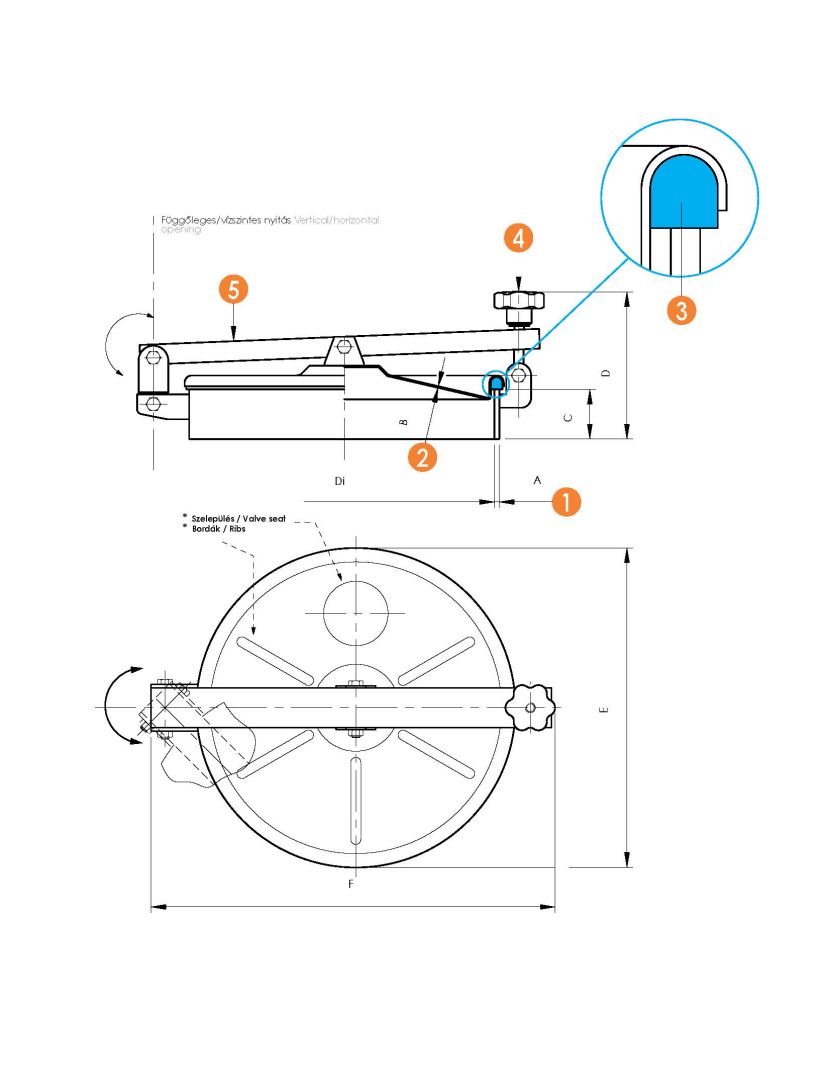

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
