Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás kerek nagyméretű, periférikus zárakkal (6028 C7/C9/C4/C5)

Gyártó / márka: Veneta Acciai

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Egyéb / nem jelölt
Elérhető méret
Lásd a műszaki adatlapon

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

F35259

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

DN
750
Belső átmérő (Di)
740 mm
A méret
3 mm
B méret
1.2 mm
C méret
100 mm
D méret
145 mm
További műszaki adatok+
E méret
785 mm
Anyagminőség
304L
N4
7
Megengedett üzemi nyomás
0.01 bar
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

8 nyilvántartott változat

ModellCikkszámMéretBelső átmérő (Di)A méretB méretC méretD méretE méretAnyagminőségN4Megengedett üzemi nyomásAjánlatlista
6028 C7F35259DN 750740 mm3 mm1.2 mm100 mm145 mm785 mm304L70.01 bar
6028 C7F35260DN 750740 mm3 mm1.2 mm100 mm145 mm785 mm316L70.01 bar
6028 C9F35261DN 900888 mm3 mm1.5 mm100 mm155 mm950 mm304L80.01 bar
6028 C9F35262DN 900888 mm3 mm1.5 mm100 mm155 mm950 mm316L80.01 bar
6028 C4F35263DN 12001200 mm3 mm2 mm100 mm145 mm1255 mm304L120.01 bar
6028 C4F35264DN 12001200 mm3 mm2 mm100 mm145 mm1255 mm316L120.01 bar
6028 C5F35265DN 14001400 mm3 mm2 mm100 mm145 mm1455 mm304L140.01 bar
6028 C5F35266DN 14001400 mm3 mm2 mm100 mm145 mm1455 mm316L140.01 bar

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

Típus: 6028C anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM

Szerkezeti dokumentáció

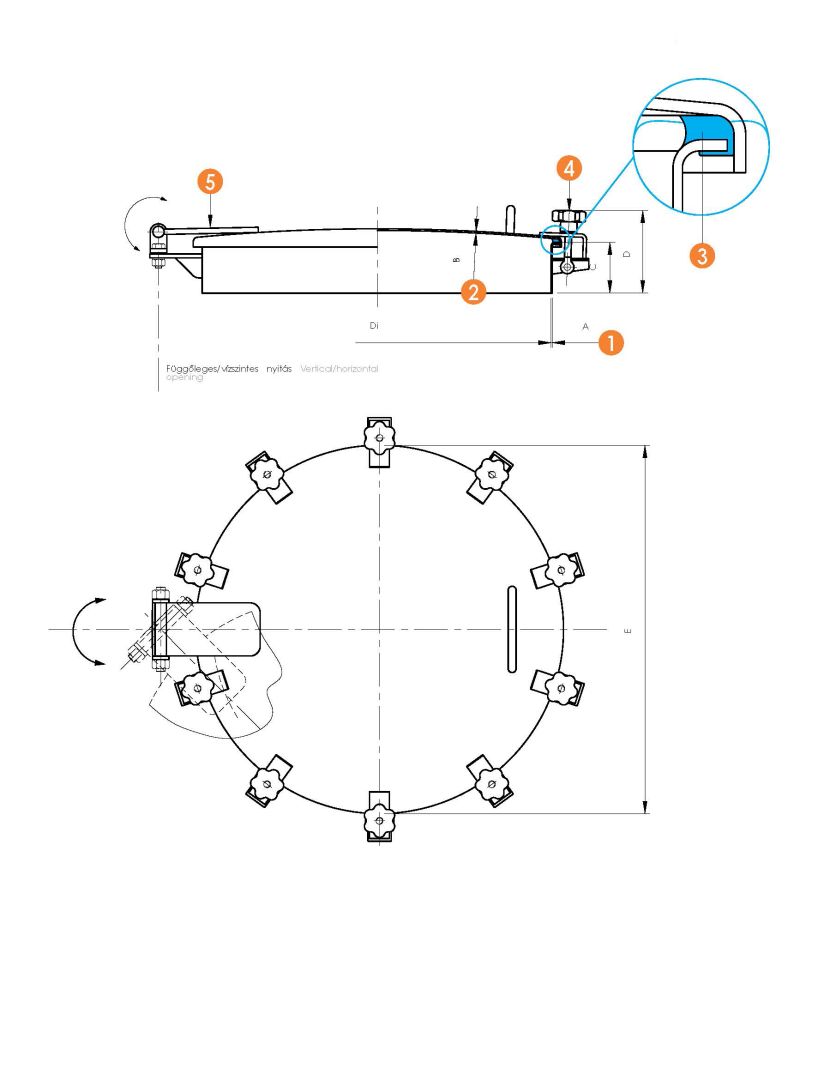

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
