Búvónyílás kerek hátsó nyílással (6022 A/B/C/D/E ECO)

Name: Búvónyílás kerek hátsó nyílással (6022 A/B/C/D/E ECO)
SKU: F35223

kör búvónyílás Lásd a műszaki adatlapon méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kivitel / modell

Kiválasztott cikkszám

F35223

Ajánlatkérésre• Szállítási határidő az ajánlat szerint

Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

További műszaki adatok+

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Részletes összehasonlítás

Megnyitás +

10 nyilvántartott változat

Modell	Cikkszám	Méret	C méret	A méret	B méret	D méret	E méret	F méret	Belső átmérő (Di)	Anyagminőség
6022 A ECO	F35223	DN 200	60 mm	2 mm	1,5 mm	153 mm	240 mm	328 mm	220 mm	304L
6022 A ECO	F35224	DN 200	60 mm	2 mm	1,5 mm	153 mm	240 mm	328 mm	220 mm	316L
6022 B ECO	F35235	DN 300	60 mm	2 mm	1.5 mm	160 mm	322 mm	430 mm	299 mm	304L
6022 B ECO	F35236	DN 300	60 mm	2 mm	1.5 mm	160 mm	322 mm	430 mm	299 mm	316L
6022 C ECO	F35237	DN 400	60 mm	2 mm	1.5 mm	173 mm	420 mm	514 mm	394 mm	304L
6022 C ECO	F35238	DN 400	60 mm	2 mm	1.5 mm	173 mm	420 mm	514 mm	394 mm	316L
6022 D ECO	F35239	DN 500	60 mm	2 mm	1.5 mm	175 mm	526 mm	630 mm	499 mm	304L
6022 D ECO	F35240	DN 500	60 mm	2 mm	1.5 mm	175 mm	526 mm	630 mm	499 mm	316L
6022 E ECO	F35241	DN 600	60 mm	2 mm	1.5 mm	168 mm	630 mm	725 mm	598 mm	304L
6022 E ECO	F35242	DN 600	60 mm	2 mm	1.5 mm	168 mm	630 mm	725 mm	598 mm	316L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

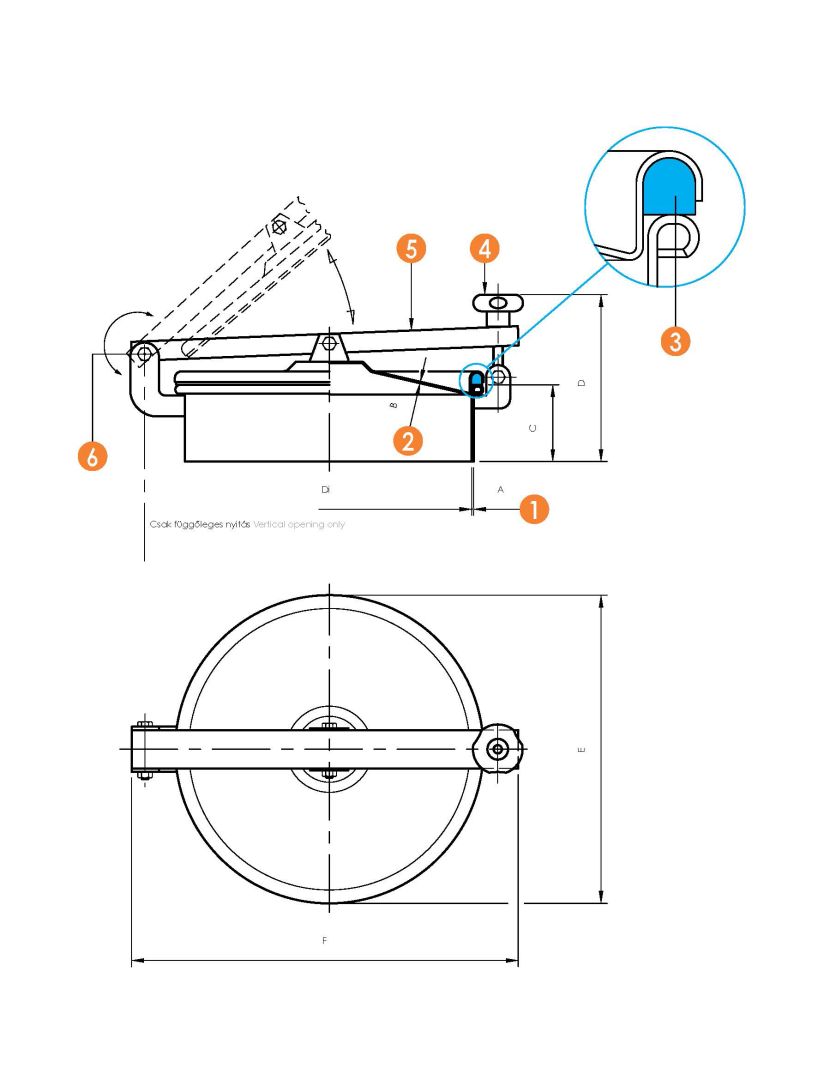

Szerkezeti dokumentáció

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
