Fahordóra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás karimával, fához való rögzítéshez 240 x 470 mm (6018F)
kör búvónyílás 240 × 470 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Egyéb / nem jelölt
- Elérhető méret
- 240 × 470
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35175
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0,5 bar
- C méret
- 6 mm
- A méret
- 355 mm
- B méret
- 560 mm
- D méret
- 5 mm
- E méret
- 2 mm
További műszaki adatok+−
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | C méret | A méret | B méret | D méret | E méret | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|---|
| 6018F | F35175 | 240 × 470 | 0,5 bar | 6 mm | 355 mm | 560 mm | 5 mm | 2 mm | 304L | |
| 6018F | F35176 | 240 × 470 | 0,5 bar | 6 mm | 355 mm | 560 mm | 5 mm | 2 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

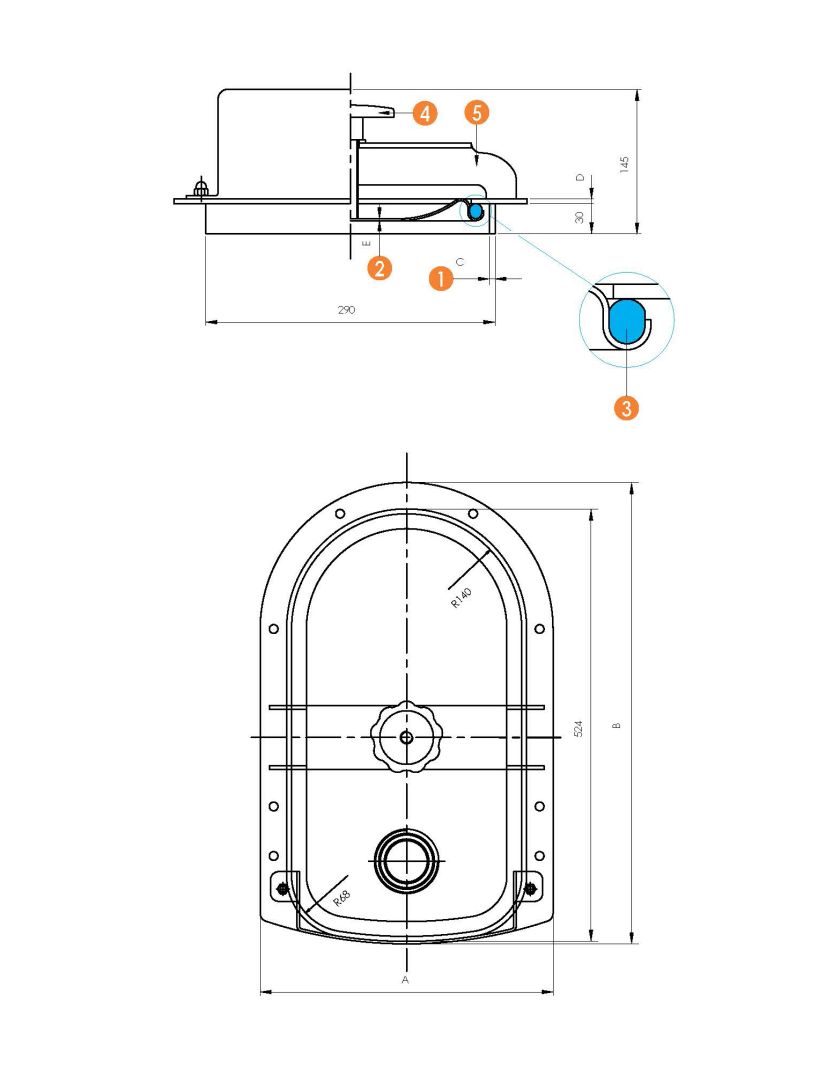

Szerkezeti dokumentáció
Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
