Rozsdamentes acél tartályra · Felső beépítésű

Rozsdamentes tartálytechnika

Búvónyílás felső kerek 520 mm kifelenyíló (T/500;T/501;T/502; T/500/B;T/501/B;T/502/B)

Gyártó / márka: Zorzini

kör búvónyílás 520 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.

Beépítés
Felső beépítésű
Forma
Kör
Nyitásirány
Kifelé nyíló
Elérhető méret
520 mm

Válassza ki a megfelelő kivitelt

A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.

Méret

Kiválasztott cikkszám

912299

Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő

A kiválasztott változat műszaki adatai

Palástmagasság
150 mm
Megengedett üzemi nyomás
0 / 0,1 bar
Tömeg
18,1 kg
Anyagminőség
304L
Műszaki adatlap

Nem biztos a megfelelő kivitelben?

Segítünk a műszaki kiválasztásban.

Műszaki egyeztetés

Részletes összehasonlítás

Összes változat műszaki adatai

Megnyitás +

3 nyilvántartott változat

ModellCikkszámMéretPalástmagasságMegengedett üzemi nyomásTömegAnyagminőségAjánlatlista
T/501912299520 mm150 mm0 / 0,1 bar18,1 kg304L
T/500912509520 mm100 mm0 / 0,1 bar16,2 kg304L
T/502F35064520 mm200 mm0 / 0,1 bar20 kg304L

A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.

Termékleírás

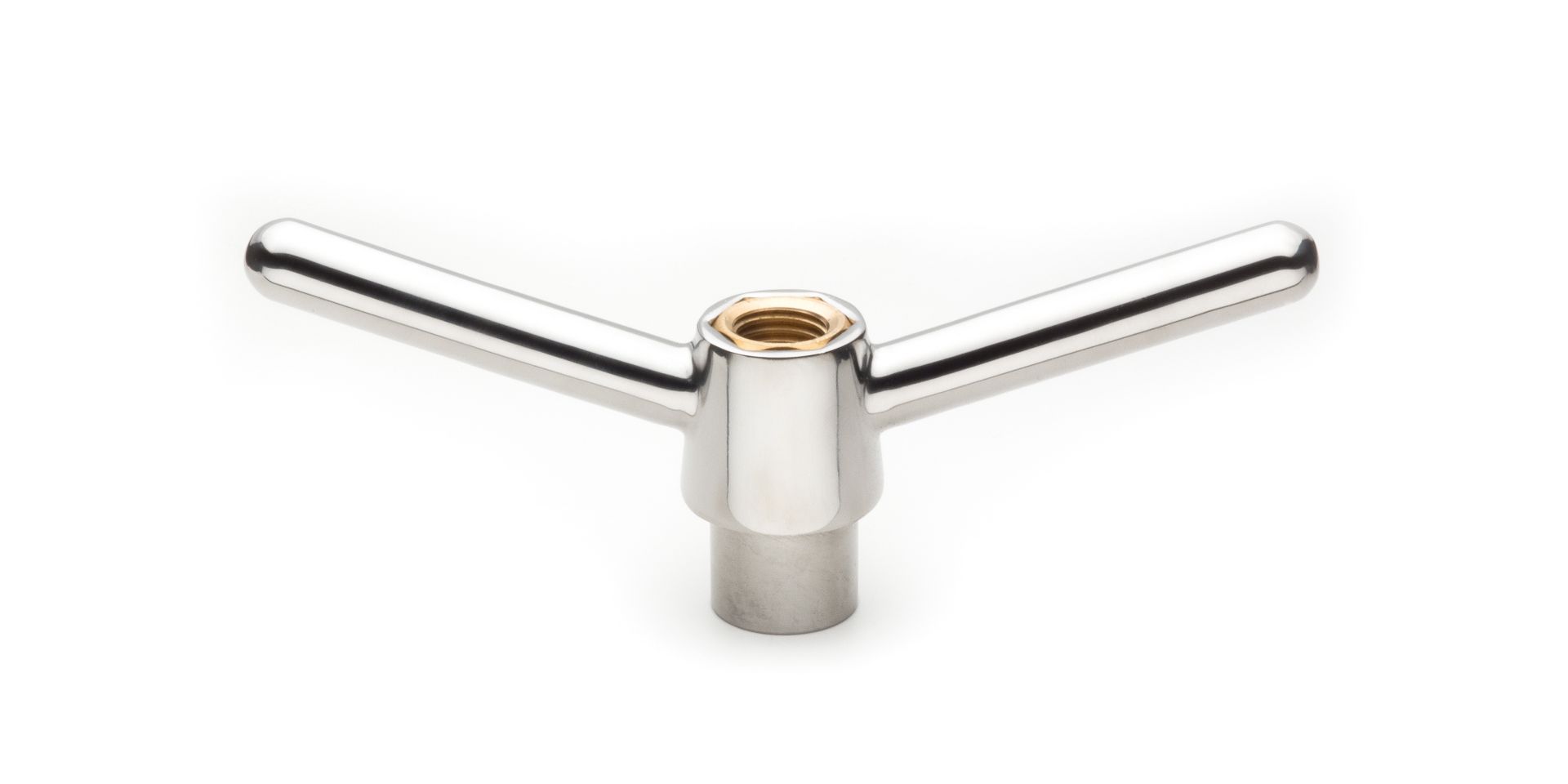

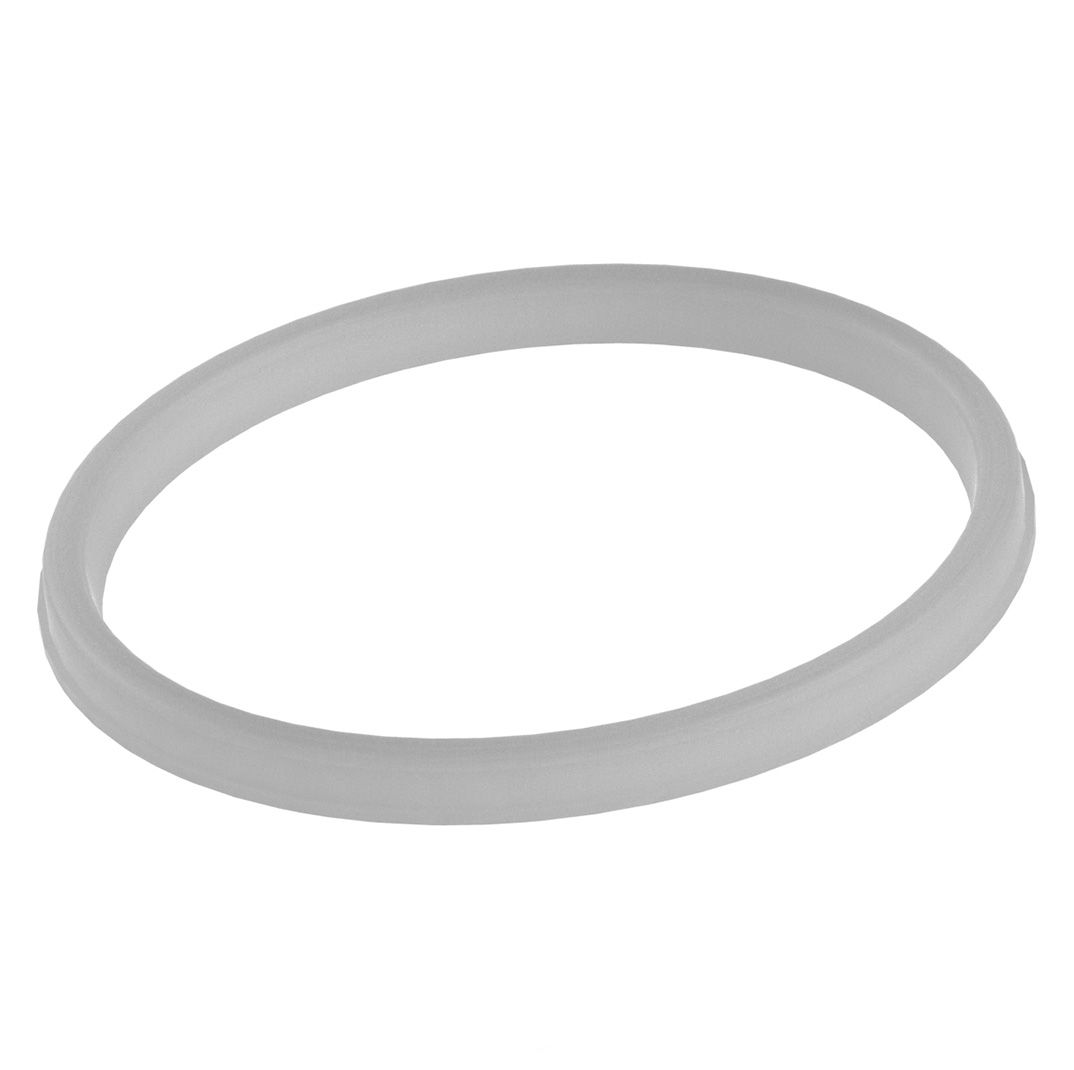

Típus: T/500 anyagminősége: — AISI 304 rozsdamenetes acél tömítése: — EPDM (G/T500 típusú, peremen ragasztás mentesen) tekerője: — rozsdamenetes VI/165/A További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — élelmiszeripari gumi szilikon NBR FKM H nyakrész magasság S1 nyakrész vastagsága S2 fedél vastagsága

Szerkezeti dokumentáció

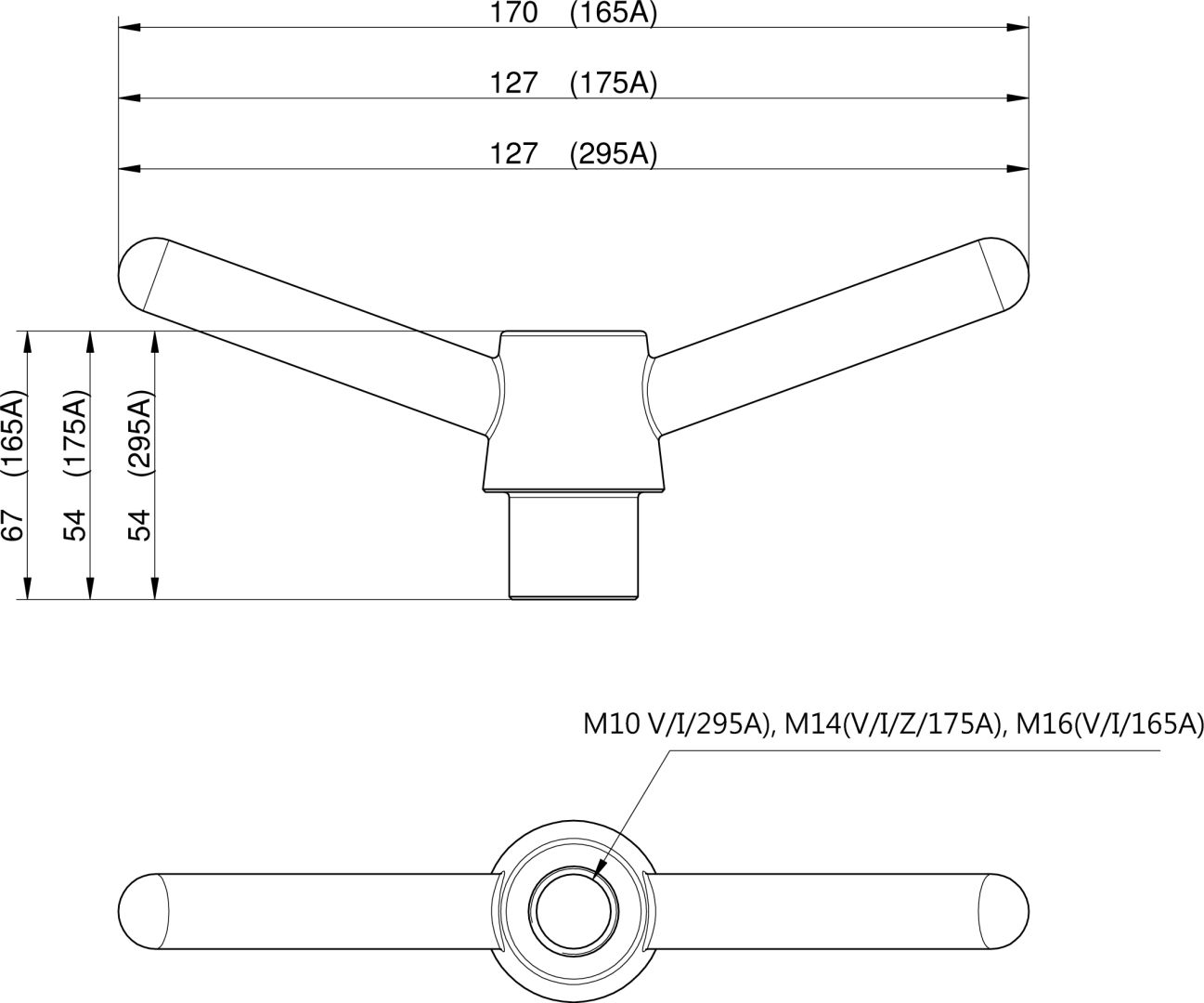

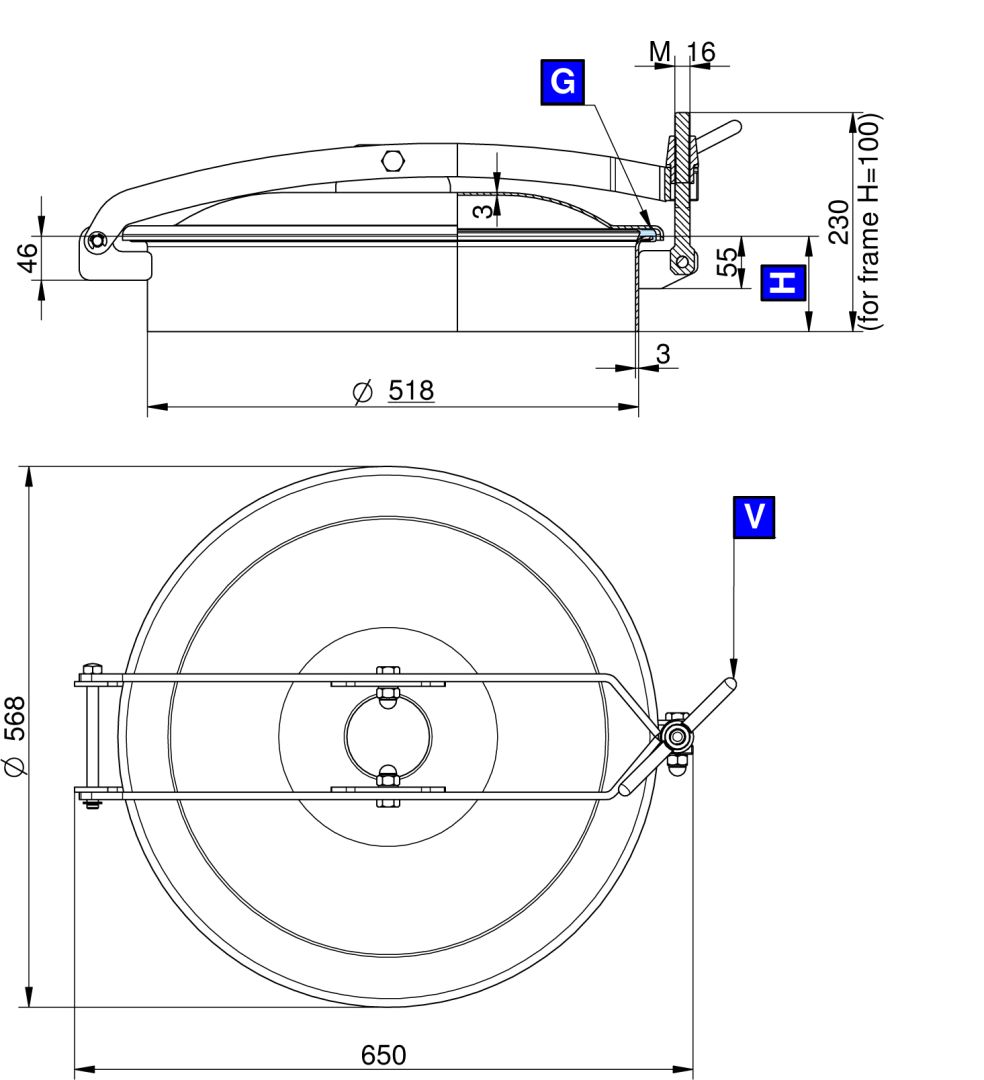

Robbantott ábrák és műszaki rajzok

A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.

Teljes műszaki adatlap
