Rozsdamentes acél tartályra · Felső beépítésű
Rozsdamentes tartálytechnikaBúvónyílás felső kerek 404 mm kifelenyíló (4V/400;4V/401;4V/402;4V/403; 4V400/B;4V/401/B;4V402/B;4V403/B)
Gyártó / márka: Zorzini
kör búvónyílás 404 mm méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Felső beépítésű
- Forma
- Kör
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 404 mm
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911449
A kiválasztott változat műszaki adatai
- Palástmagasság
- 65 mm
- Megengedett üzemi nyomás
- 0 / 0,2 bar
- Tömeg
- 6,2 kg
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
3 nyilvántartott változat
| Modell | Cikkszám | Méret | Palástmagasság | Megengedett üzemi nyomás | Tömeg | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| 4V/400 | 911449 | 404 mm | 65 mm | 0 / 0,2 bar | 6,2 kg | 304L | |
| 4V/401 | 911450 | 404 mm | 100 mm | 0 / 0,2 bar | 7 kg | 304L | |
| 4V/401/B | 912512 | 404 mm | 100 mm | 0 / 0,2 bar | 7 kg | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás

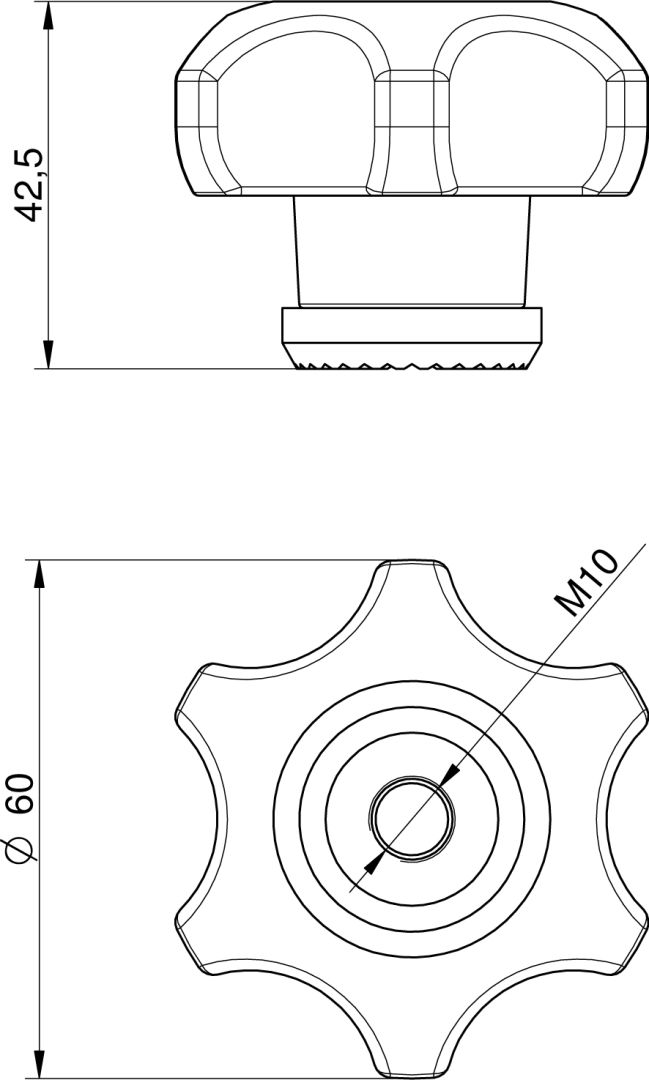

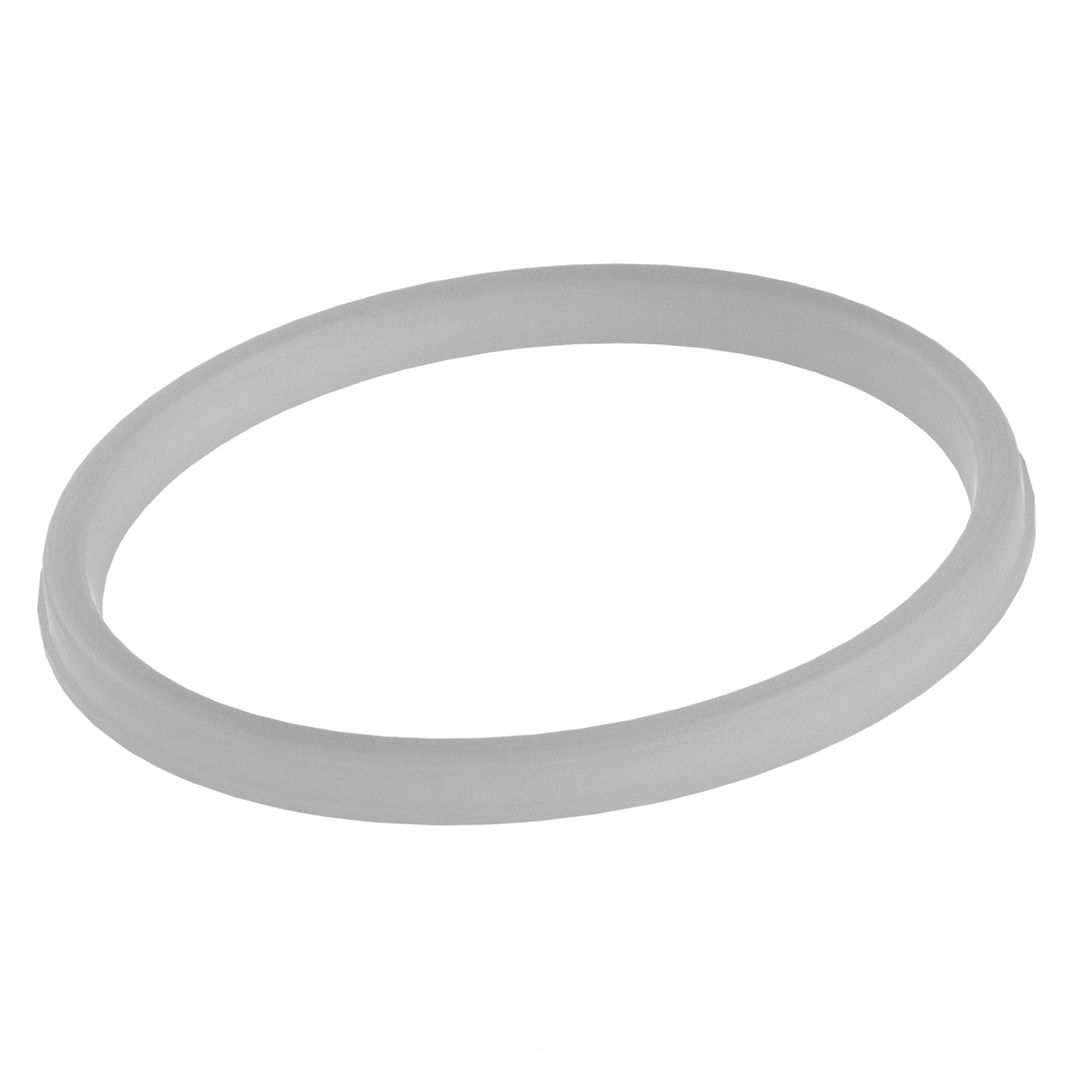

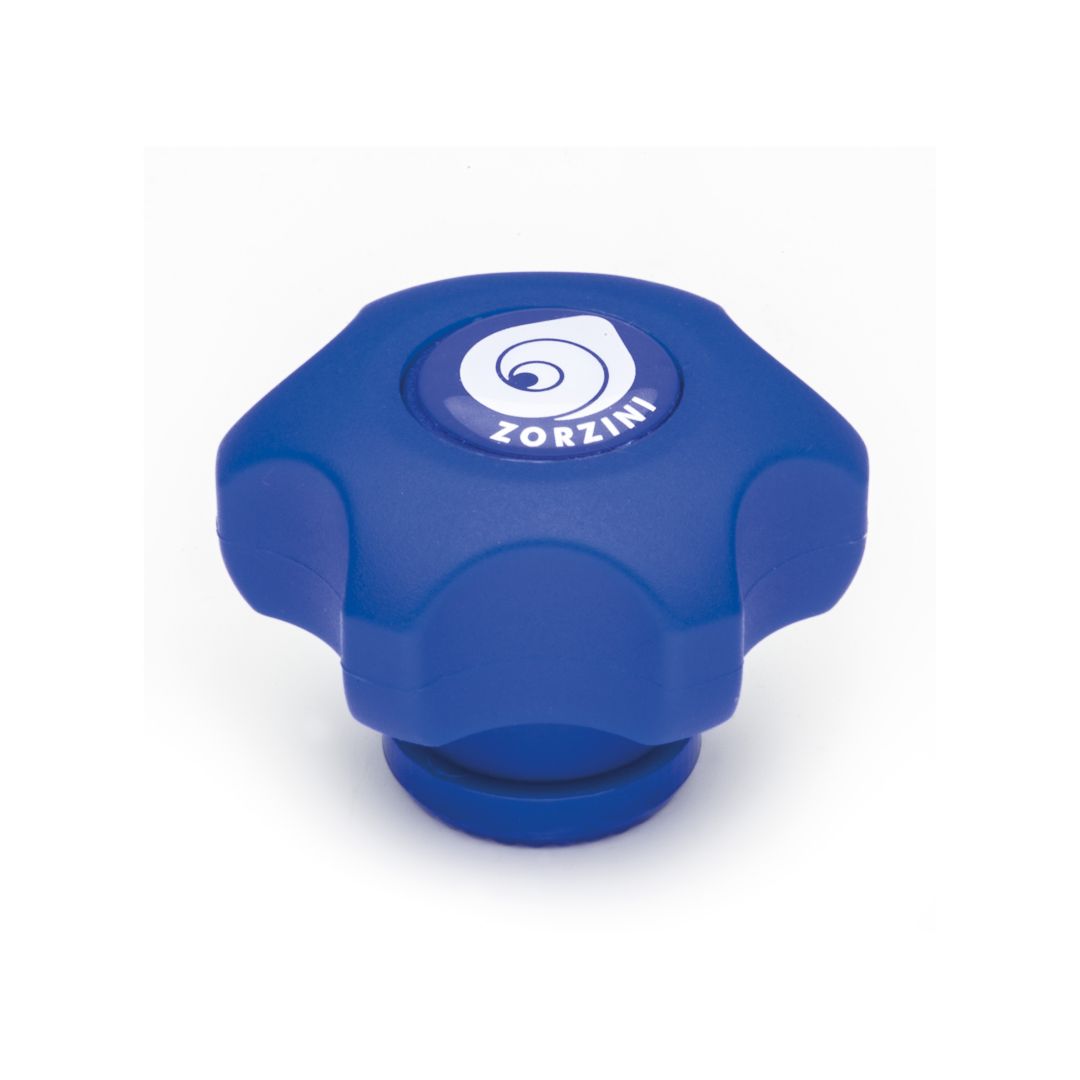

Típus: 4V/400 anyagminősége: — AISI 304 rozsdamentes acél tömítése: — EPDM (G/T400 típusú, peremen ragasztás mentesen) tekerője: — műanyag MEC60 További elérhető változat: anyagminősége: — AISI 304 és 316L tömítése: — szilikon, NBREPDM, FKM A búvónyílások ajtaja oldalra kifordítható. H nyakrész magasság
Szerkezeti dokumentáció

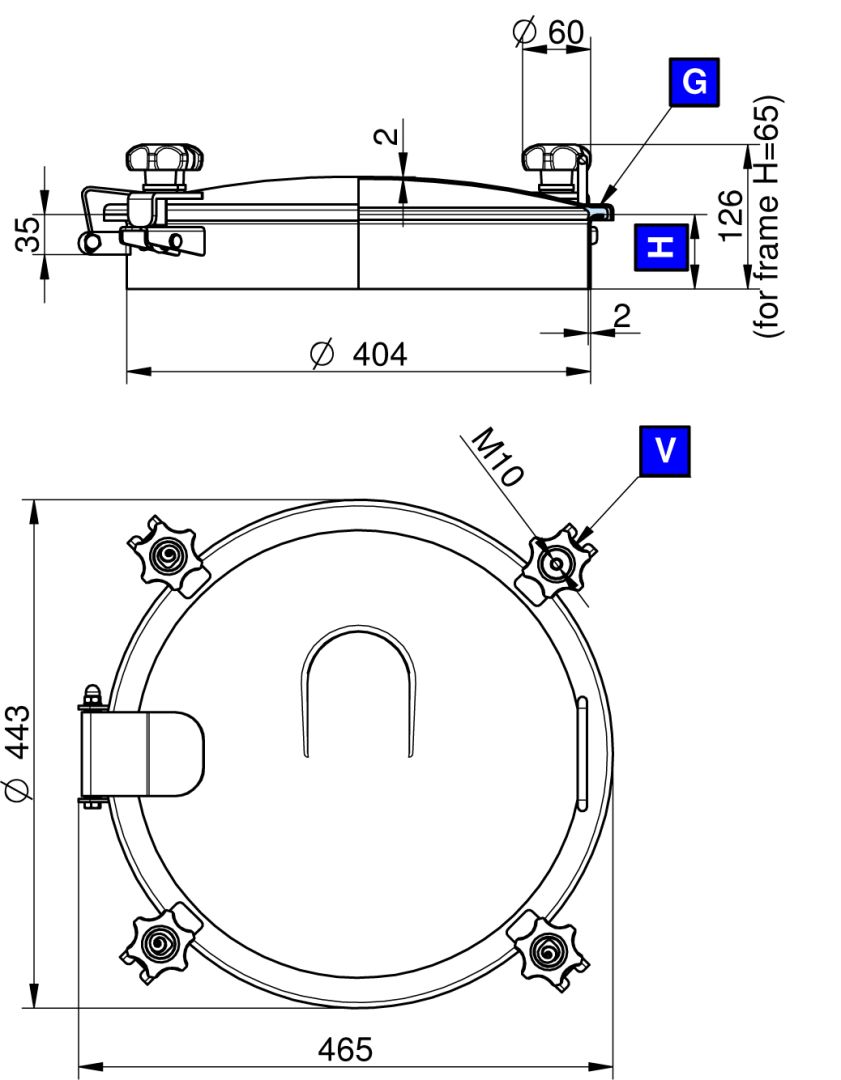

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
