Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 485x395 mm befelenyíló (200PES;200PES/B)
ovális búvónyílás 485×395 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 485×395
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911461
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0 / 9 bar
- Tömeg
- 28 kg
- Palástmagasság
- 100 mm
- Anyagminőség
- 316L
- S1 méret
- 12,0 mm
- S2 méret
- 5,0 mm
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | S1 méret | S2 méret | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 200PES/B | 911461 | 485×395 | 0 / 9 bar | 28 kg | 100 mm | 316L | 12,0 mm | 5,0 mm | |
| 200PES | 912297 | 485×395 | 0 / 9 bar | 28 kg | – | 304L | – | – |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

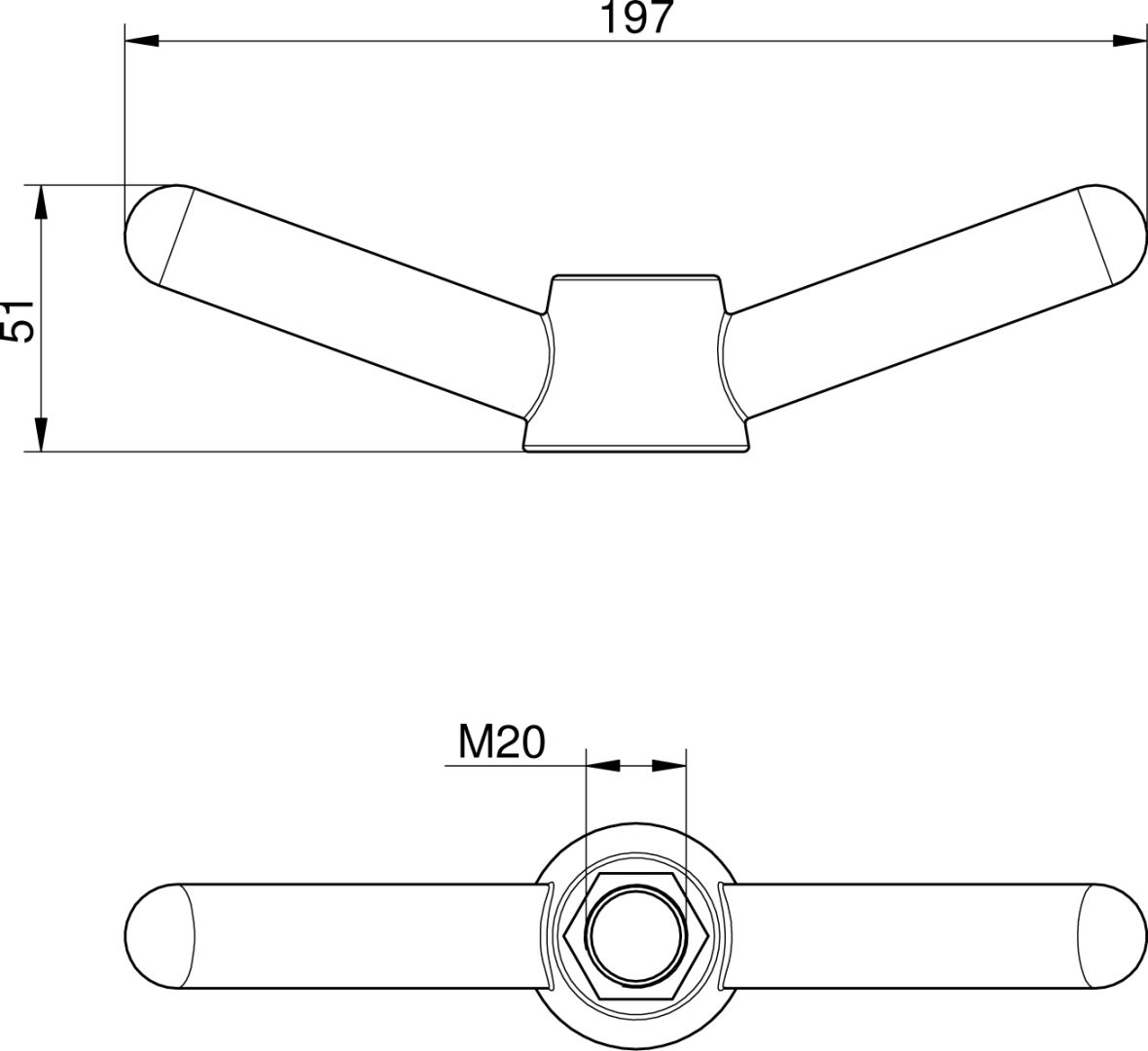

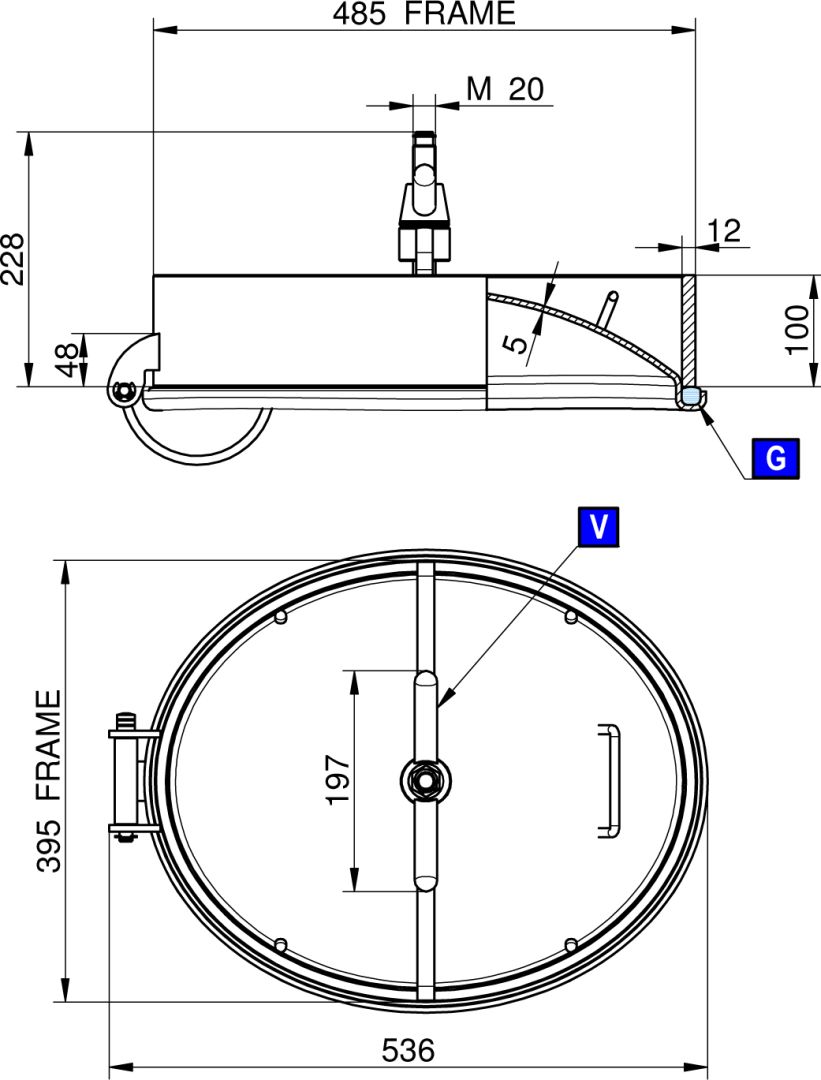

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás

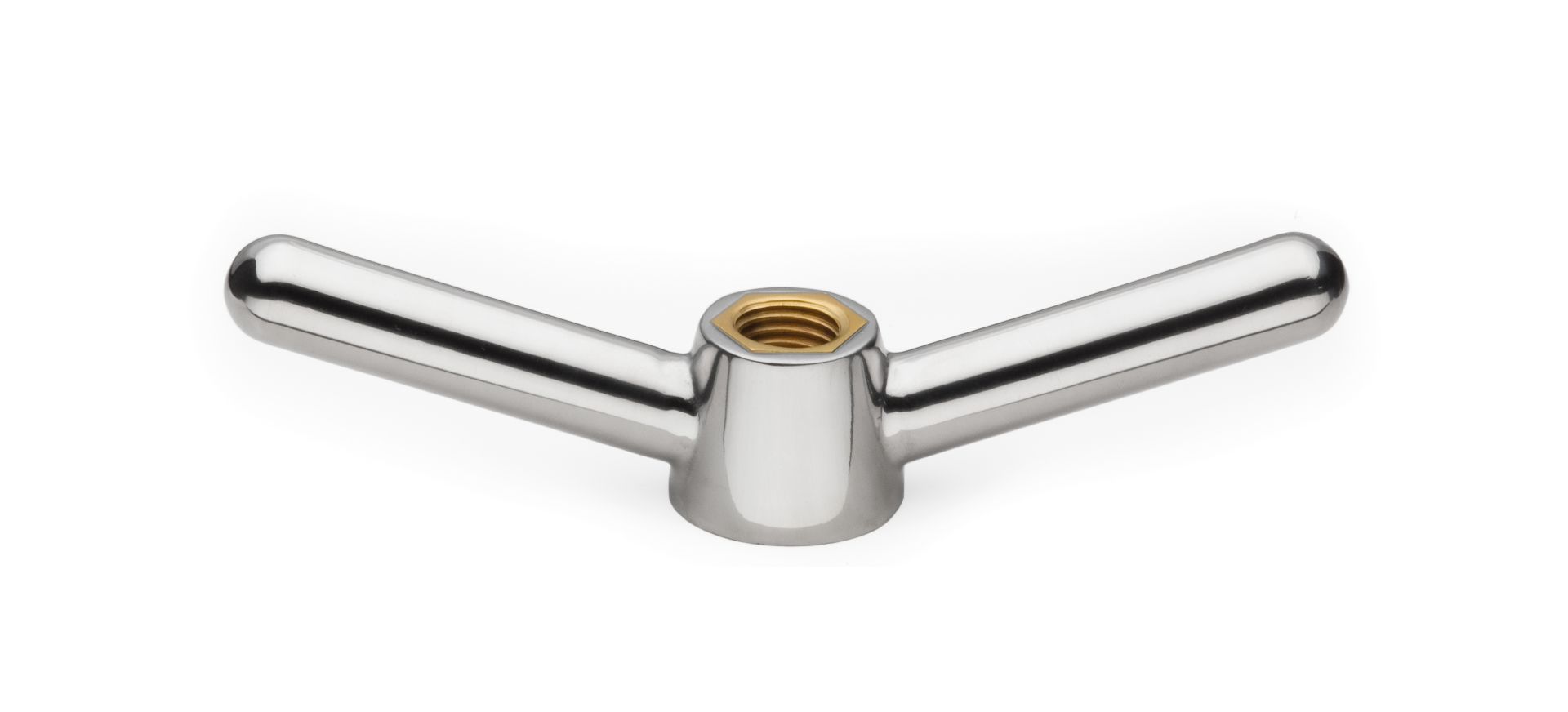

Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
