Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 440x320 mm kifelenyíló (174/AE;176/AE;174/AE/B;176/AE/B)
ovális búvónyílás 440×320 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Kifelé nyíló
- Elérhető méret
- 440×320
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
911311
Ajánlatkérésre• Szállítási határidő az ajánlat szerint
Tömítés: Tömítés egyeztetendő
A kiválasztott változat műszaki adatai
- Megengedett üzemi nyomás
- 0 / 0,1 bar
- Tömeg
- 11,5 kg
- Palástmagasság
- 60 mm
- Anyagminőség
- 316L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
4 nyilvántartott változat
| Modell | Cikkszám | Méret | Megengedett üzemi nyomás | Tömeg | Palástmagasság | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|
| 174/AE/B | 911311 | 440×320 | 0 / 0,1 bar | 11,5 kg | 60 mm | 316L | |
| 174/AE | 911312 | 440×320 | 0 / 0,1 bar | 11,5 kg | 60 mm | 304L | |
| 176/AE | 911575 | 440×320 | 0 / 0,1 bar | 13,5 kg | 80 mm | 304L | |
| 176/AE/B | 912322 | 440×320 | 0 / 0,1 bar | 13,5 kg | 80 mm | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Szerkezeti dokumentáció

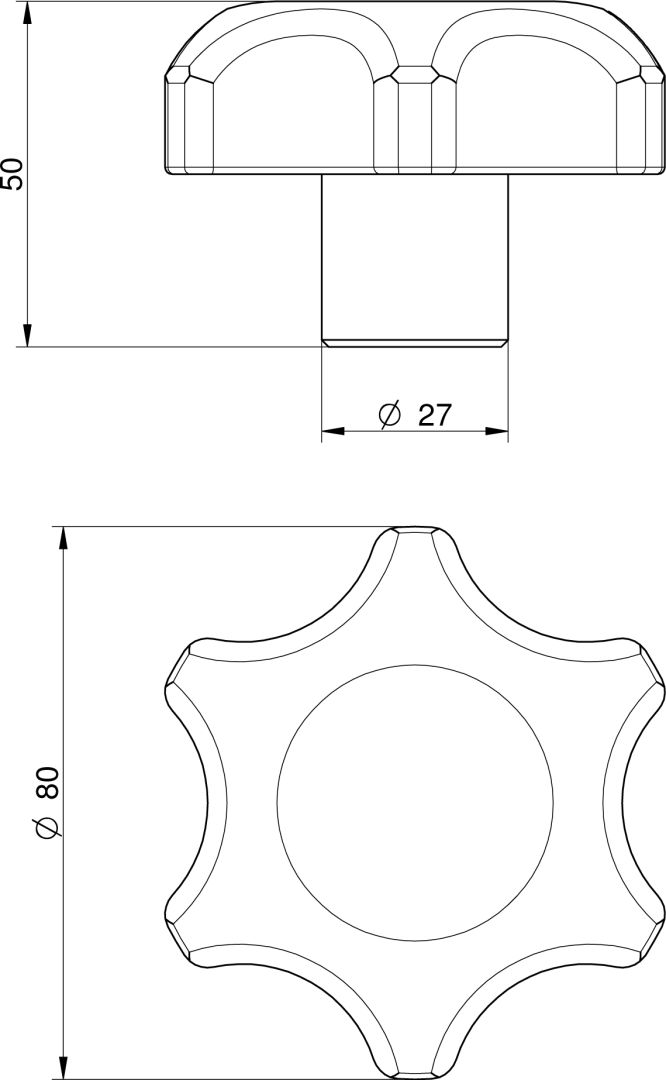

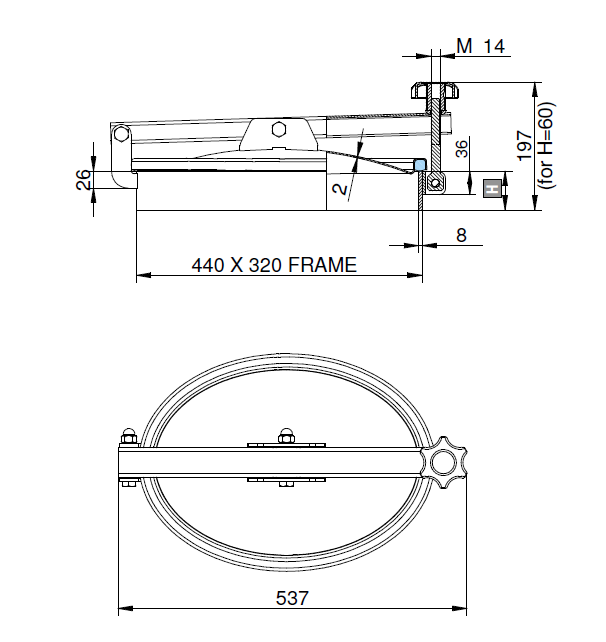

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
Típusazonos kiválasztás

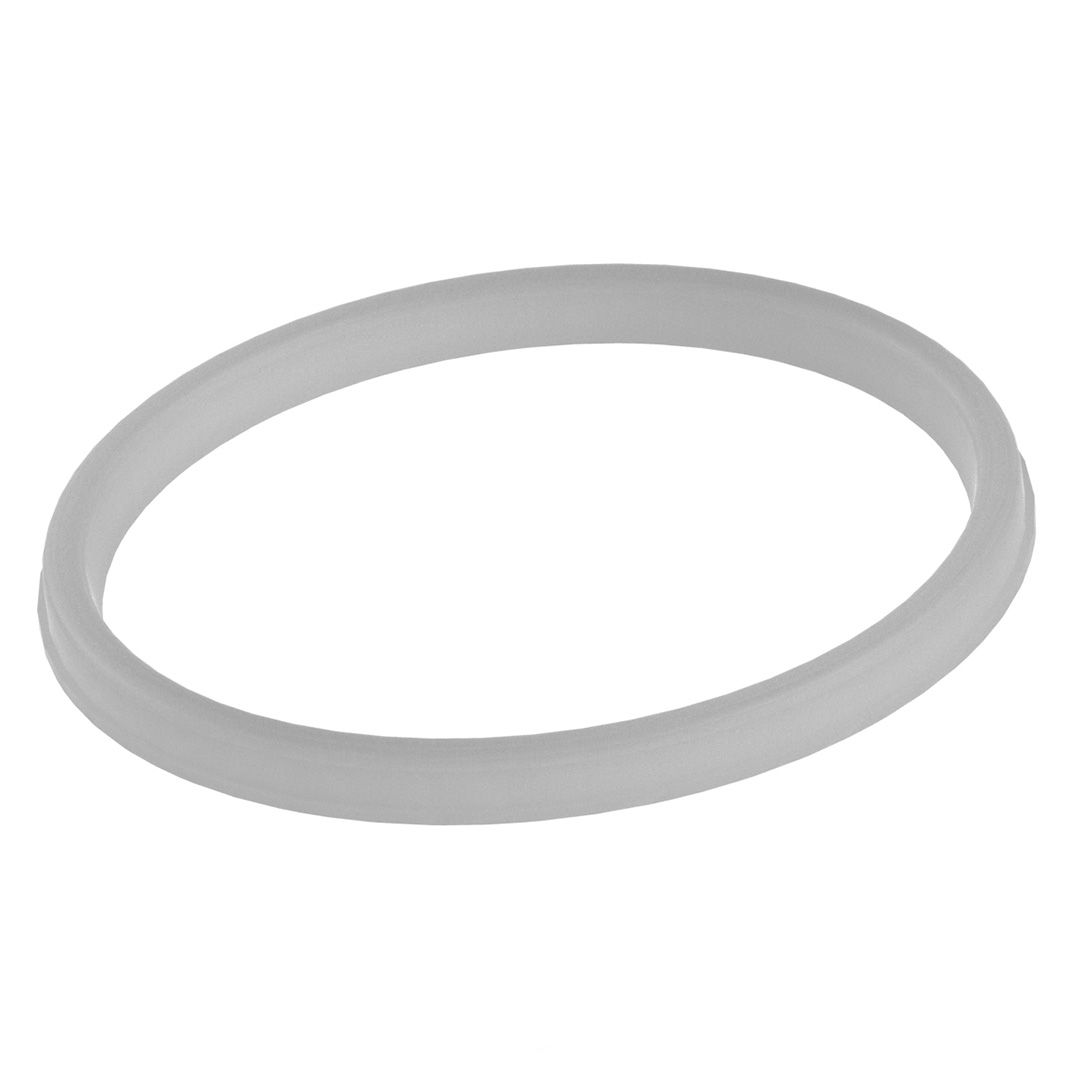

Kompatibilis tartozékok
Az ehhez a búvónyílás-családhoz párosított tömítések és alkatrészek. A megfelelő anyag és cikkszám a tartozék oldalán választható ki.
