Rozsdamentes acél tartályra · Alsó / oldalsó beépítésű
Rozsdamentes tartálytechnikaBúvónyílás alsó ovális 315 x 412 mm befelé nyíló (6006D1)
Gyártó / márka: Veneta Acciai
ovális búvónyílás 315 × 412 méretben. A pontos kivitel és terhelhetőség a kiválasztott modelltől függ.
- Beépítés
- Alsó / oldalsó beépítésű
- Forma
- Ovális
- Nyitásirány
- Befelé nyíló
- Elérhető méret
- 315 × 412
Válassza ki a megfelelő kivitelt
A kiválasztás után megjelenik a pontos cikkszám és a hozzá tartozó műszaki adat.
Kiválasztott cikkszám
F35117
A kiválasztott változat műszaki adatai
- A méret
- 8 mm
- B méret
- 2,5 mm
- C méret
- 75 mm
- D méret
- 160 mm
- Megengedett üzemi nyomás
- 4 bar
- Anyagminőség
- 304L
Nem biztos a megfelelő kivitelben?
Segítünk a műszaki kiválasztásban.
Részletes összehasonlítás
Összes változat műszaki adatai
Megnyitás +Bezárás −
Részletes összehasonlítás
Összes változat műszaki adatai
2 nyilvántartott változat
| Modell | Cikkszám | Méret | A méret | B méret | C méret | D méret | Megengedett üzemi nyomás | Anyagminőség | Ajánlatlista |
|---|---|---|---|---|---|---|---|---|---|
| 6006 D1 | F35117 | 315 × 412 | 8 mm | 2,5 mm | 75 mm | 160 mm | 4 bar | 304L | |
| 6006 D1 | F35118 | 315 × 412 | 8 mm | 2,5 mm | 75 mm | 160 mm | 4 bar | 316L |
A táblázat a műszaki terméknyilvántartásban elérhető adatokat mutatja. Megrendelés előtt minden paramétert műszaki visszaigazolásban pontosítunk.
Termékleírás
Típus: 6006D1 anyagminősége: — AISI 304 További elérhető változat: anyagminősége: — AISI 316L tömítése: — szilikon, NBREPDM, FKM
Szerkezeti dokumentáció

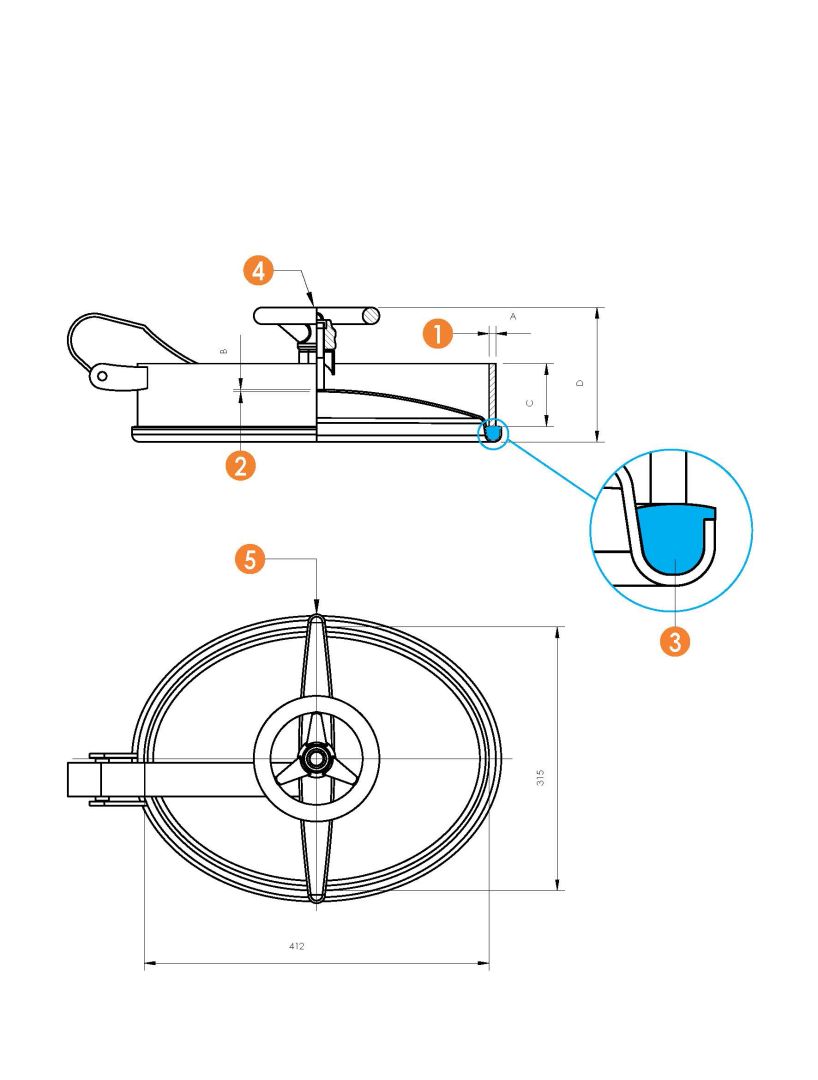

Robbantott ábrák és műszaki rajzok
A terméktípushoz tartozó rajzok az alkatrészek azonosításához és a műszaki egyeztetéshez.
